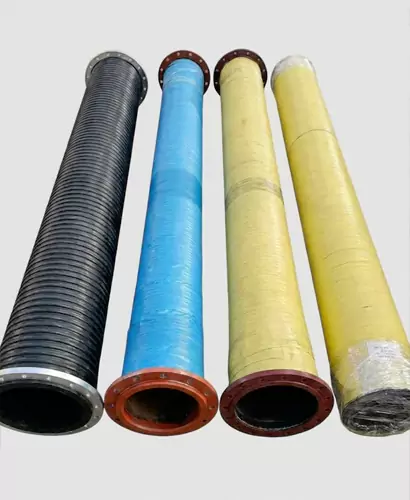

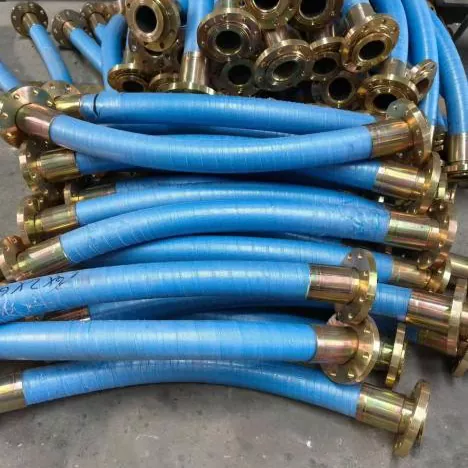

Gummislang med stor diameterspelar en avgörande roll i industrier där vätskeöverföring med stora volymer inte är förhandlingsbar. På JIDONGDA har vi ägnat över två decennier åt att fullända dessa slangar för gruvdrift, konstruktion, jordbruk och marin sektorer. Vår teknik fokuserar på att motstå extrema tryck, slitande material och hårt väder samtidigt som vi bibehåller flexibilitet och livslängd.

Förstå de tekniska kraven,JIDONGDAGummislanglösningar med stor diameter integrerar förstklassiga naturliga och syntetiska gummiblandningar med avancerade förstärkningsskikt. Denna design säkerställer motståndskraft mot korrosion, åldrande och plötsliga tryckspikar. Vi betonar ett slätt inre foder för att minimera friktionsförluster, vilket direkt förbättrar driftseffektiviteten vid slurrypumpning, muddring och vattenutsläpp.

Kärnparametrar

Precision i dimensioner och materialsammansättning definierar vår produktlinje. Nedan bryter vi ner standardspecifikationerna som vägleder urval för ingenjörer och inköpschefer. Observera att varje parameter kan skräddarsys för speciella projektkrav.

• Innerdiameterintervall:Från 4 tum (102 mm) upp till 48 tum (1219 mm), täcker de flesta industriella sug- och utloppsbehov.
• Tryckbetyg:Arbetstryck från 0,3 MPa till 2,5 MPa, med sprängtryckssäkerhetsfaktorer vanligtvis inställda på 3:1 eller 4:1 baserat på applikation.
• Temperaturresiliens:Standardslangar tål -20°C till 80°C, medan värmebeständiga versioner sträcker sig upp till 120°C för överföring av ånga eller het olja.
• Liner material:Alternativen inkluderar NR/SBR-blandning för allmän nötning, NBR för oljebeständighet och EPDM för kemikalie- och väderbeständighet.
• Förstärkningslager:Höghållfast polyesterväv, ståltrådsspiral eller flera textillager inbäddade i gummiväggen för strukturell integritet.
• Omslagsegenskaper:Nötningsbeständigt, ozonbeständigt och UV-stabiliserat syntetiskt gummi för att skydda mot miljöförstöring.
• Längd Tillgänglighet:Standardlängder på 20 meter eller 61 meter, med skräddarsydda snitt och monteringar med flänsar förberedda internt.
• Vakuumvärde:Full vakuumkapacitet för sugapplikationer, säkerställd av den styva spiraltråden integrerad i slangväggen.

Tillämpningar över branscher

Mångsidigheten hos JIDONGDA gummislangprodukter med stor diameter härrör från anpassningsbar teknik. Nedan finns primära sektorer där dessa slangar visar sig vara oumbärliga.

• Gruvdrift och mineralbearbetning:Transportera avfall, koncentrera flytgödsel och processvatten över långa sträckor. Det nötningsbeständiga fodret hanterar vassa, tunga partiklar utan snabbt slitage.
• Muddringsverksamhet:Sug och utsläpp av sand, grus och silt från floder, hamnar och havsbottnar. Slangens flexibilitet rymmer den konstanta rörelsen av muddringsfartyg och flytande rörledningar.
• Jordbruksbevattning och dränering:Storskalig vattenöverföring från reservoarer till fält, samt översvämningskontrollpumpning. Slangens lätta design i förhållande till dess hålstorlek förenklar utplacering och hämtning.
• Avvattning av byggarbetsplatsen:Ta bort grundvatten eller dagvatten från utgrävningar, fundament och tunnlar. Full vakuumklassning säkerställer konsekvent sug även vid höga lyftkrav.
• Marin och offshore:Ballastvattenöverföring, länspumpning och oljebekämpning. Speciella oljebeständiga och brandhämmande överdrag uppfyller stränga sjösäkerhetsföreskrifter.
• Hantering av industriellt flytande avfall:Hantering av frätande avloppsvatten och kemiska biprodukter i reningsverk. EPDM-foder ger utmärkt motstånd mot ett brett spektrum av pH-nivåer.
• Kraftproduktion:Kylvattenintag och utloppsledningar för värmekraftverk. Slangarna tål konstant vattenflöde och måttliga temperaturer utan avlagringar eller försämring.

Fördelar med att välja JIDONGDA som din slangleverantör

Att välja leverantör för gummislang med stor diameter innebär att man utvärderar mer än bara själva produkten. JIDONGDA integrerar service, testning och logistik för att leverera fullständig tillförlitlighet.

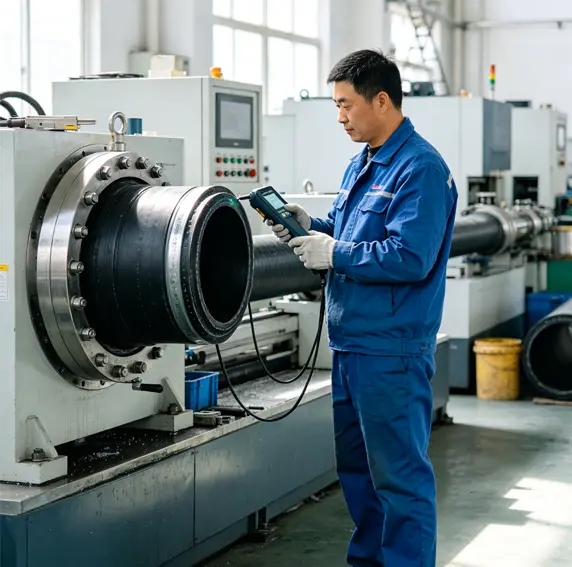

• Fabriksdirekt kvalitetskontroll:Vårt interna labb genomför dagligen reometertester, draghållfasthetsanalyser och nötningsbeständighetsförsök. Kunder får detaljerade testcertifikat med varje försändelse.
• Anpassad teknisk support:Vi använder ingenjörer för att bedöma förhållanden på plats, rekommendera optimala slangkonfigurationer och designa speciella ändanslutningar som minskar installationens komplexitet.
• Global logistikexpertis:Slangar packas i skyddande omslag och skickas via breakbulk eller containeriserade metoder till vilken större hamn som helst över hela världen. Vårt dokumentationsteam säkerställer smidig tullklarering.
• Konkurrenskraftig total ägandekostnad:Förlängda serviceintervaller och låga underhållskrav uppväger den initiala investeringen. Många kunder rapporterar tre till fem gånger längre livslängd jämfört med generiska alternativ.
• Snabb prototyputveckling:För unika projekt kan vi producera provslangar inom 15 dagar, vilket möjliggör fälttester innan fullskalig tillverkning påbörjas.

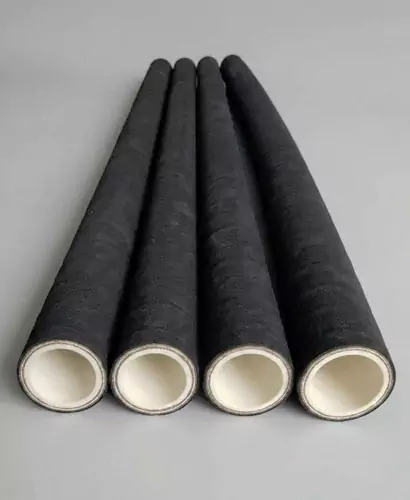

Högtrycksgummislangstår som en kritisk komponent i otaliga industriella, hydrauliska och pneumatiska system. Dess förmåga att transportera vätskor, gaser och slipande material under extrema tryck med bibehållen flexibilitet gör den oumbärlig. Att förstå designparametrarna, materialsammansättningarna och förstärkningsteknikerna bakom dessa slangar är avgörande för att välja rätt produkt och säkerställa driftsäkerhet.

Kärnkonstruktion

Varje högtrycksgummislang är byggd kring en trelagersstruktur konstruerad för hållbarhet och tillförlitlighet under stress. Det inre röret, förstärkningsskiktet och det yttre höljet arbetar tillsammans för att hantera intensiva arbetstryck, motstå kemisk nedbrytning och motstå miljöslitage.

• Innerrör:Formulerad av syntetiska gummiblandningar som NBR (nitril), EPDM, SBR eller neopren. Valet beror på vilken vätska som transporteras. NBR utmärker sig i olje- och bränslebeständighet, medan EPDM hanterar högtemperaturvatten och ånga. JIDONGDA använder specialblandade föreningar för att uppnå optimal kompatibilitet med hydrauloljor, vattenbaserade vätskor och aggressiva kemikalier.
• Förstärkningsskikt:Detta är hjärtat i den tryckbärande förmågan. Flera lager av höghållfast ståltrådsfläta eller spirallindad ståltråd är inbäddade i gummit. Vissa mönster använder textilflätning för måttligt tryck. För extrema höga tryckkrav är fyra eller sex lager spiraltrådsförstärkning vanliga. JIDONGDA-slangar har hårt kontrollerade flätningsvinklar och trådspänningar för att maximera sprängstyrkan samtidigt som flexibiliteten bevaras.
• Ytterhölje:Ger nötnings-, ozon-, väder- och oljebeständighet. Vanligtvis tillverkad av neopren eller syntetiskt gummi med ytterligare ytbehandlingar. JIDONGDA:s höljen är designade med en slät eller omslagen finish, och speciella MSHA-godkända höljen finns tillgängliga för gruvapplikationer.

Vanliga frågor

Vilka säkerhetsfaktorer ska jag tillämpa när jag väljer en högtrycksgummislang?

Branschstandard är en 4:1 säkerhetsfaktor mellan sprängtryck och maximalt arbetstryck. Dynamiska applikationer med tryckspikar eller impulscykler kräver dock ofta en högre faktor, såsom 5:1 eller 6:1.JIDONGDAingenjörsteamet kan hjälpa till att beräkna rätt säkerhetsmarginal baserat på pumprippel, acceleration och systemets tryckprofil. Överskrid aldrig tillverkarens publicerade arbetstryck och överväg alltid temperaturnedsättning.

Hur påverkar temperaturen en gummislangs prestanda?

När temperaturen stiger mjuknar gummiblandningarna och armeringens styrka kan minska. Till exempel kan en NBR-slang med en klassificering av 4 000 psi vid 100 °C bara tåla 3 200 psi vid 120 °C. JIDONGDA tillhandahåller reduktionskurvor i sina tekniska kataloger. För kontinuerlig användning i hög temperatur över 120°C, överväg slangar med HNBR eller EPDM innerrör och korrekt isolering. Låga temperaturer kan göra gummit sprött; en märkslang på -40°F måste fortfarande hanteras försiktigt nära den gränsen.

Vilka standarder uppfyller JIDONGDA gummislangar?

JIDONGDA-slangar är tillverkade för att uppfylla eller överträffa SAE 100R-serien, EN 853, EN 856, ISO 1436, ISO 3862 och DIN 20022/20023. Många slangar har även MSHA-godkännanden för gruvdrift. Fullständiga certifieringar och batchtestrapporter tillhandahålls på begäran.

Hur mäter jag längden på en högtrycksgummislang?

Mät från tätningsyta till tätningsyta längs slangens mittlinje, inklusive monteringsändar. Tillåt förläggning av böjar och termisk expansion. JIDONGDA erbjuder en mätguide och kan tillverka skräddarsydda sammansättningar på plats. Att använda rätt längd förhindrar onödig belastning på beslag och förlänger livslängden.

Vad orsakar gummislangfel och hur kan jag förhindra det?

Vanliga fellägen inkluderar: inre rörerosion från hög vätskehastighet (överstigande rekommenderat flöde), armeringsutmattning från alltför stora tryckstötar, yttre nötning från gnidning mot andra slangar eller maskindelar och kemisk inkompatibilitet som orsakar svullnad eller härdning. Förhindra fel genom att använda JIDONGDAs applikationsarbetsblad för att matcha slang till vätska och tryck, installera skyddshylsor eller slangskydd i tuffa områden och implementera en regelbunden inspektion.

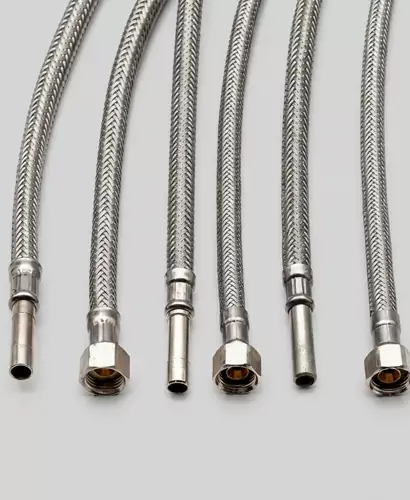

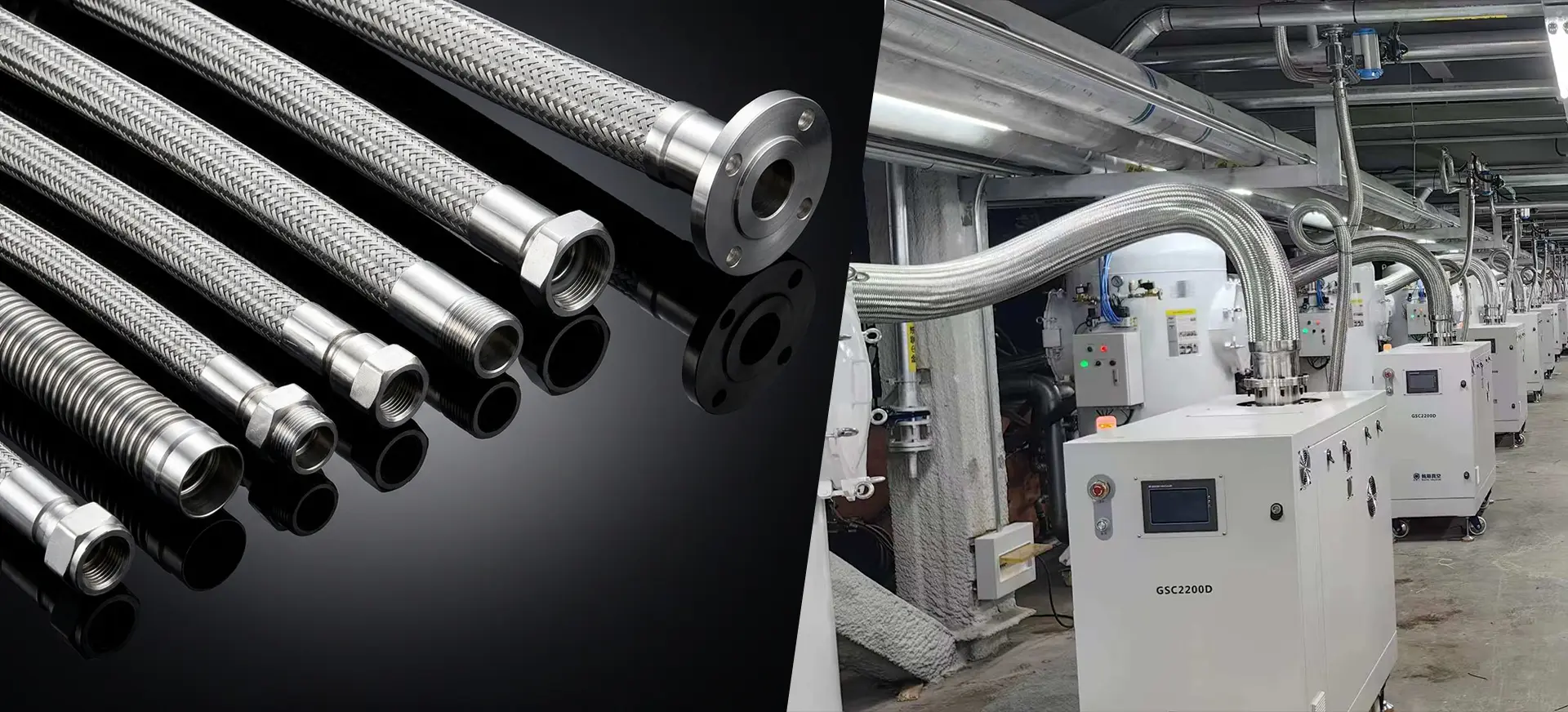

DeMetallslangfungerar som en grundläggande komponent i otaliga industriella, kommersiella och bostäder vätskeöverföringssystem. Dessa flexibla ledningar är konstruerade för att absorbera vibrationer, kompensera för termisk expansion och korrigera snedställning, och garanterar säker och pålitlig drift under krävande förhållanden.JIDONGDAhar avancerat konstruktionen och tillverkningen av metallslangar genom noggrant materialval, precisionskorrugeringsprocesser och grundlig integrering av ändkopplingar.

Viktiga produktparametrar och konfigurationer

• Nominell diameter (DN): Spänner från DN6 (1/4 tum) till DN300 (12 tum) och vidare för storskaliga industriella rörsystem.
• Arbetstryck (PW): Typiskt från fullt vakuum till 350 bar beroende på diameter, antal flätskikt och korrugeringstjocklek.
• Sprängtryck (PB): Konstruerad med en säkerhetsfaktor på 4:1 i förhållande till arbetstrycket för standardenheter.
• Temperaturområde: Standardenheter i rostfritt stål fungerar från -200°C till +600°C; högtemperaturlegeringar utökar detta till 800°C eller mer.
• Böj radie: Statiska och dynamiska minsta böjradier anges per diameter för att förhindra överbelastning.
• Flexibilitet & Slaglängd: Definieras av axiell kompression, förlängning, lateral offsetkapacitet och vinkelrörelse.
• Ändbeslag: Flänsade, gängade, svetsändar, sanitära, camlock, eller anpassade mönster.

Vanliga frågor

Vad är skillnaden mellan ringformad och spiralformad korrugerad metallslang, och vilken rekommenderar JIDONGDA?

Ringformad korrugerad slang består av en serie enhetliga, parallella ringar, som erbjuder överlägsen flexibilitet, en snävare böjradie och högre tryckkapacitet tack vare effektivare flätförstärkning. Spiralformad korrugerad slang har en kontinuerlig spiralprofil, vilket generellt ger lägre flexibilitet och tryckklasser men ibland lägre kostnad för icke-kritiska statiska applikationer. JIDONGDA tillverkar i första hand ringformade korrugerade slangar eftersom den ger bättre övergripande prestanda, längre utmattningslivslängd och kompatibilitet med fullt vakuum. För applikationer som inte kräver hög flexibilitet kan spiralversioner levereras på begäran efter en noggrann teknisk genomgång.

Hur bestämmer jag rätt längd på en metallslang för vibrationsdämpning?

För vibrationsdämpning måste monteringen vara tillräckligt lång för att den pålagda rörelsen inte tvingar slangen att böjas under dess dynamiska minsta böjradie. Spänningslängden – den del av slangen som är fri från ändkopplingar – bör vara minst 10 gånger den nominella diametern för enkel sidovibration och längre när både vibrationsamplitud och -frekvens är hög. JIDONGDAs applikationsingenjörer kan utföra en rörelseanalys med hjälp av dina förskjutningsdata för att rekommendera den exakta fria längden som krävs, vilket förhindrar för tidigt utmattningsfel.

Kan en metallslang användas under fullt vakuum utan att kollapsa?

Ja, JIDONGDA ringformade korrugerade slangar med full flättäckning är klassade för full vakuumservice. Korrugeringsprofilen är speciellt utformad så att den yttre flätan förhindrar vridning eller buckling när det inre trycket faller under atmosfärstrycket. För kritiska högvakuumapplikationer i förhöjd temperatur bör systemet ses över för att bekräfta att materialet bibehåller tillräcklig styrka. I sådana fall kan ett foder inkorporeras för att säkerställa strukturell stabilitet.

Vad orsakar flätslitage och hur kan det förebyggas?

Flätans slitage beror främst på nötning mot intilliggande strukturer, gnidning från överdriven rörelse eller nötning mellan flätan och den korrugerade kärnan. Mellanflätad kontakt under cyklisk rörelse kan också generera lokalt slitage. Förebyggande åtgärder inkluderar installation av slangen med tillräckligt utrymme, användning av skyddande yttre höljen såsom interlock-pansar eller silikonjackor, och undvikande av installationslayouter som orsakar fläta-till-fläta eller fläta-till-struktur-kontakt. JIDONGDA kan fabriksmontera skyddshylsor som avsevärt förlänger monteringslivslängden i abrasiva miljöer.

Hur testas JIDONGDA-enheter före leverans?

Varje enhet genomgår ett hydrostatiskt trycktest vid 1,5 gånger det nominella arbetstrycket, med en hålltid enligt internationella standarder. För gasservice utförs ett pneumatiskt test under kontrollerade förhållanden. Ytterligare oförstörande tester, såsom inspektion av penetrerande färgämnen på svetsar, positiv materialidentifiering (PMI) och detektering av heliumläckage, är tillgängliga på begäran. Bursttestning på provaggregat från varje produktionsbatch utförs regelbundet för att validera designmarginaler. Intyg om överensstämmelse och testrapporter är standarddokumentation.

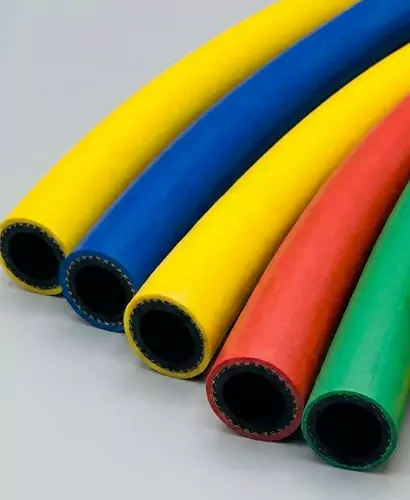

DeIcke-metallisk slangär en grundläggande komponent i modern vätskehantering, kemikalieöverföring, pneumatisk transport och vakuumsystem. Konstruerad av avancerade polymerer, elastomerer och förstärkta kompositer övervinner en icke-metallisk slang många begränsningar hos styva metallrör och flexibla metallslangar, såsom korrosion, utmattningssprickor och övervikt. JIDONGDA har förfinat designen och tillverkningen av icke-metalliska slangar under två decennier, och levererar produkter som kombinerar hög flexibilitet, exceptionell kemikaliebeständighet och lång livslängd.

Kärnfördelar

• Överlägsen korrosionsbeständighet:Termoplast- och elastomerfoder är i sig resistenta mot syror, alkalier, lösningsmedel och saltlösningar som snabbt bryter ned rostfritt stål och galvaniserat stål.
• Lättviktskonstruktion:Icke-metalliska slangar väger ofta 60-70 % mindre än motsvarande metallslangar, vilket minskar den strukturella belastningen och möjliggör snabbare manuell hantering på plats.
• Trötthet och vibrationsdämpning:Polymerstrukturer absorberar pulsationer, vattenslag och mekaniska vibrationer, vilket förhindrar för tidigt fel vid anslutningspunkter.
• Elektrisk isolering:Många icke-metalliska material ger hög dielektrisk hållfasthet, vilket gör dem idealiska för applikationer nära transformatorer, järnvägsdragutrustning och explosiva atmosfärer.
• Snävare böjradie:Sammansatta icke-metalliska slangkonstruktioner tillåter böjning utan veck, vilket förenklar installationen i trånga utrymmen.
• Hygieniska och släta hålalternativ:PTFE, silikon och PVC-slangar av livsmedelskvalitet erbjuder extremt släta inre ytor som förhindrar bakterietillväxt, uppfyller FDA och EU 1935/2004 krav och underlättar CIP/SIP-rengöring.

Ansökan

• Kemisk dosering och överföring:PTFE- och NBR-slangar transporterar säkert koncentrerade syror (HCl, H₂SO4), kaustiksoda, lösningsmedel och farmaceutiska intermediärer utan läckage eller nedbrytning. Integrerade jordledningar i antistatisk design förhindrar laddningsackumulering i explosiva atmosfärer (ATEX-zon 1/2).
• Mat och dryck:Icke-metalliska silikon- och polyuretanslangar uppfyller FDA och EU:s regler för kontakt med livsmedel. De hanterar mejeriprodukter, öl, vin, ätliga oljor och vatten med hög renhet utan fläcköverföring. Släta hålkonstruktioner möjliggör hygieniska anslutningar och minimerar produktretention.
• Högtemperaturånga och het olja:Speciellt sammansatta EPDM- och silikonslangar tål mättad ånga upp till 165°C och het oljeöverföring, vilket minskar isoleringskraven jämfört med metallrör.
• Jordbruk och bevattning:PVC- och icke-metalliska kompositslangar är UV-stabiliserade och algbeständiga, och levererar vatten och flytande gödningsmedel över stora pivoter och droppsystem. Deras lätta karaktär möjliggör snabb säsongsbetonad driftsättning och hämtning.
• Pneumatisk och vakuumtransport:Förstärkta polyuretan- och UHMWPE-slangar hanterar slipgranulat, plastpellets, sågspån och pulver. De antistatiska versionerna avleder säkert statisk uppbyggnad under höghastighetsmaterialflöde.
• Marin och offshore:Icke-metalliska slangar med EPDM- eller neoprenhöljen motstår saltstänk, UV- och oljestänk, och fungerar som dricksvattenledningar, utlopp för grått vatten och anslutningar till motorrumskylvätska på fartyg och plattformar.
• Laboratorium och Biopharma:Ultrarena PTFE- och platinahärdade silikonslangar är viktiga för WFI-slingor, kromatografi, mediaöverföring och engångsenheter inom bioprocessning, där lakningsbara och extraherbara material måste minimeras.

JIDONGDAs kvalitetskontroll och anpassad tillverkning

Varje icke-metallisk slang som lämnarJIDONGDA fabrikär resultatet av stränga processkontroller, från reologisk analys av inkommande råmaterial till slutprovning av sprängningar. Våra testbänksmöjligheter inkluderar hydrostatisk trycktestning upp till 400 bar, vakuumkollapstestning, elektriska kontinuitetskontroller (för antistatiska kvaliteter) och UV/ozonaccelererade åldringskammare. JIDONGDA har ISO 9001:2015 och ISO 14001-certifieringar, och vår renrumsmiljö (klass 100 000) är dedikerad till silikon- och PTFE-slangproduktion för biofarmakunder. Vi erbjuder snabba prototyper för anpassade slangdimensioner, speciella färgöverdrag, hybridmaterial och multilaminatkonstruktioner som ingen standardkatalog kan täcka. Korta leveranstider och teknisk support från våra applikationsingenjörer gör JIDONGDA till en pålitlig partner för både globala distributörer och originalutrustningstillverkare.

För projekt som kräver omfattande dokumentation, stöd för 3D-slangdragning eller provtester mot aggressiva medier, inbjuder JIDONGDA dig att kontakta vårt ingenjörsteam med din tekniska specifikation. Våra materialforskare kommer att rekommendera den optimala icke-metalliska slangkonfigurationen och tillhandahålla ett komplett testprotokoll och livscykelanalys, vilket hjälper dig att uppnå driftsäkerhet utan att överspecificera kostsamma exotiska legeringar.
