Artikelsammanfattning: A korrugerad metall expansionsfogger kontrollerad flexibilitet för industriella rör som utsätts för termisk expansion, vibrationer, tryckfluktuationer och mekaniska rörelser. Genom att använda en korrugerad bälgstruktur i rostfritt stål kan den kompensera för axiell, lateral och vinkelförskjutning samtidigt som den hjälper till att minska svetsutmattning, flänsläckage och spänningsrelaterad deformation. Den här guiden förklarar dess arbetsprincip, nyckelspecifikationer, materialalternativ, applikationer, urvalsfaktorer och fördelar för krävande rörledningssystem.
Innehållsförteckning
- Vad är en korrugerad metall expansionsfog?
- Hur fungerar det i industriella rörledningar?
- Vilka är de viktigaste tekniska specifikationerna?
- Vilka är de huvudsakliga fördelarna?
- Var används det ofta?
- Hur ska du välja rätt produkt?
- Vanliga frågor
- Slutliga tankar
Vad är en korrugerad metall expansionsfog?

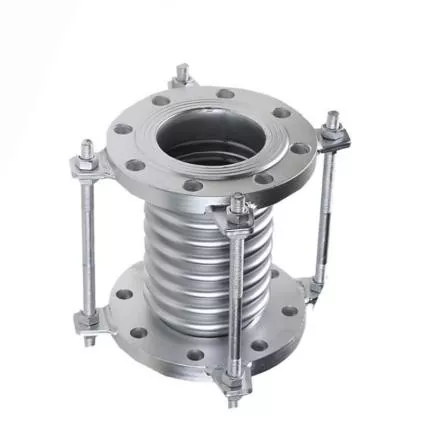

JIDONGDAförsörjning aKorrugerad metall expansionsfogdesignad för att ge industriell rörledning kontrollerad flexibilitet utan att ge avkall på strukturell stabilitet. Dess korrugerade bälgkonstruktion tillåter en rörledning att ta emot rörelser orsakade av temperaturförändringar, utrustningsvibrationer, tryckfluktuationer och mekanisk påfrestning.
Till skillnad från en styv rörsektion skapar en expansionsfog ett avsiktligt flexibelt område i rörsystemet. När en rörledning värms upp eller svalnar kan dess längd och position ändras. Om dessa rörelser begränsas, kan överdriven spänning samlas runt svetsar, flänsar, ventiler, pumpar och ansluten utrustning. En korrekt konstruerad metallexpansionsfog hjälper till att absorbera dessa rörelser innan de blir skadliga belastningar.
För köpare som utvärderar industriella metallexpansionsfogar bör bälgmaterialet, rörelsekrav, tryckklassificering, temperaturområde, anslutningsmetod och installationsmiljö beaktas tillsammans.
Hur fungerar det i industriella rörledningar?
Funktionsprincipen är baserad på kontrollerad elastisk deformation av den korrugerade metallbälgen. De flera vecken gör att bälgen kan böjas när de anslutna rören rör sig, medan metallstrukturen upprätthåller tryckgränsen.
Termisk expansionskompensation
Högtemperaturrörledningar expanderar när processtemperaturerna stiger och drar ihop sig när de sjunker. I ång-, pann-, kemikalie-, olje- och termisk vätskesystem kan upprepade temperaturcykler generera betydande rörelser. Den korrugerade bälgen absorberar denna förskjutning och minskar spänningen som överförs till stela rörsektioner.
Mekanisk och vibrationskompensation
Industriell utrustning som pumpar, kompressorer, fläktar, turbiner och roterande maskiner kan introducera vibrationer i anslutna rör. En lämpligt utformad expansionsfog kan ta emot kontrollerade rörelser och hjälpa till att förhindra vibrationer från att överföras direkt genom stela röranslutningar.
Flerriktad rörelse
Beroende på systemdesign kan expansionsfogar av metall kompensera för tre stora rörelsekategorier:
- Axiell rörelse:kompression eller förlängning längs röraxeln.
- Sidorörelse:sidledes förskjutning av anslutna rörsektioner.
- Vinkelrörelse:rotationsrörelse mellan anslutna rörsektioner.
Vilka är de viktigaste tekniska specifikationerna?
Att välja en expansionsfog bör börja med faktiska driftsförhållanden snarare än att bara välja en nominell rörstorlek. JIDONGDAs produktinformation täcker bälgar i rostfritt stål med olika material och anslutningskonfigurationer för industriella applikationer.
| Parameter | Typisk specifikation | Teknisk övervägande |
|---|---|---|
| Bälgkonstruktion | Korrugerad bälg i rostfritt stål | Ger kontrollerad flexibilitet och rörelsekompensation |
| Material | SS304 / SS316 / SS321 / anpassade legeringar | Välj efter temperatur, korrosion och mediakompatibilitet |
| Arbetstryck | PN10–PN40, beroende på design | Måste matcha faktiska drifts- och tryckförhållanden |
| Temperaturområde | -80°C till +600°C, beroende på material | Materialkvalitet och design bestämmer användbara temperaturgränser |
| Rörelse | Axiell / lateral / kantig | Rörelsetyp och storlek bör beräknas före urval |
| Storlek | DN15–DN300 | Gängade versioner täcker vanligtvis mindre diametrar |
| Anslutningar | Gängad / flänsad / svetsad | Välj enligt rörlayout och installationskrav |
| Kompatibla media | Ånga / varmvatten / olja / gas / kemiska vätskor | Bekräfta materialkompatibilitet med det faktiska mediet |
Faktiskt tryck, temperatur, rörelse, cykelfrekvens och utmattningskrav bör bekräftas för varje projekt. Skräddarsydda konstruktioner kan övervägas när standardkonfigurationer inte uppfyller installationsvillkoren.
Vilka är de huvudsakliga fördelarna?
1. Pålitlig prestanda vid förhöjda temperaturer
Metallbälgar är särskilt lämpliga för applikationer där temperaturen överstiger det praktiska arbetsområdet för många konventionella flexibla komponenter. Beroende på materialval och design kan rostfritt stål stödja krävande termiska miljöer.
2. Minskad rörledningsspänning
Termisk rörelse kan gradvis skapa alltför stora belastningar vid fasta punkter och utrustningsanslutningar. Genom att introducera kontrollerad flexibilitet hjälper expansionsleden till att omfördela rörelsen och minska stresskoncentrationen i kritiska områden.
3. Bättre motstånd mot vibrationer
Där maskiner genererar kontinuerliga eller intermittenta vibrationer, kan en flexibel metallanslutning hjälpa till att isolera rörelsen mellan utrustning och rör. Detta kan bidra till förbättrad systemstabilitet när fogen är korrekt vald och installerad.
4. Flexibla installationsalternativ
Gängade, flänsade och svetsade konfigurationer gör det möjligt att integrera expansionsfogar i olika rörledningsarkitekturer. Gängade produkter med liten diameter kan vara användbara kring kompakta utrustningsanslutningar, medan flänsade och svetsade konstruktioner kan passa större industriella rörsystem.
5. Långsiktig cyklisk prestanda
Industrirör kan uppleva tusentals uppvärmnings- och kylcykler under sin livslängd. Korrekt bälggeometri, materialval, formningskvalitet och rörelsekontroll är därför viktiga för att uppnå pålitlig utmattningsprestanda.
Var används det ofta?
En expansionsfog av korrugerad metall är värdefull där styva rörledningar måste ta emot termisk förskjutning eller mekanisk rörelse. Typiska applikationsområden inkluderar:
- Rörledningar för petrokemisk bearbetning
- Kraftproduktionsanläggningar
- Ång- och pannsystem
- VVS-system med hög temperatur
- Industriell ugnsutrustning
- Anläggningar för bearbetning av olja och gas
- Rörledningar för kemisk bearbetning
- Marintekniska system
- Anslutningar av mekanisk utrustning
- Vätsketransportsystem med hög temperatur
Till exempel kan en ångledning som ansluter en panna till nedströmsutrustning uppleva betydande termisk expansion under uppstart. Utan adekvat rörelsekompensation kan denna expansion lägga ytterligare belastningar på rörstöd och utrustningsmunstycken. En korrekt konstruerad bälgexpansionsfog ger ett särskilt område där denna rörelse kan ske.
Hur ska du välja rätt produkt?
Produktval bör baseras på tekniska data snarare än utseende eller nominell diameter enbart. Innan du begär en offert bör köpare förbereda följande information:
- Nominell rördiameter:Identifiera önskad DN-storlek och anslutningsmått.
- Driftstemperatur:Ange normala, lägsta och högsta temperaturer.
- Drifttryck:Inkludera normalt och maximalt arbetstryck.
- Rörelsekrav:Definiera förväntad axiell, lateral eller vinkelrörelse.
- Media:Identifiera om systemet bär ånga, vatten, olja, gas, kemikalier eller annan vätska.
- Materialkrav:Välj SS304, SS316, SS321 eller annan lämplig legering beroende på miljön.
- Anslutningsmetod:Bestäm om gängade, flänsade eller svetsade ändar krävs.
- Installationsvillkor:Tänk på tillgängligt utrymme, rörstöd, styrningar, ankare och utrustningsanslutningar.
Det är också viktigt att skilja en expansionsfog från en allmän flexibel koppling. Expansionsfogar är designade utifrån specifika rörelse- och utmattningskrav, så bälgens geometri och systembegränsningar bör utvärderas som en del av den kompletta rörkonstruktionen.
Vanliga frågor
F1: Vad är det primära syftet med en expansionsfog av korrugerad metall?
Dess primära syfte är att kompensera för termisk expansion och kontrollerad mekanisk rörelse i rörsystem samtidigt som den minskar påfrestningar som överförs till stela komponenter.
F2: Kan metallexpansionsfogar användas för ångledningar?
Ja. Expansionsfogar av rostfritt stål används vanligtvis i ång- och pannrör, förutsatt att det valda materialet, tryckklassificeringen, temperaturklassificeringen och rörelsekapaciteten matchar driftsförhållandena.
F3: Vilka material används vanligtvis?
Vanliga alternativ inkluderar SS304, SS316 och SS321 rostfritt stål. Skräddarsydda legeringar kan också övervägas när högre korrosionsbeständighet eller speciella driftsförhållanden kräver dem.
F4: Är gängade expansionsfogar lämpliga för små rörledningar?
Ja. Gängade konfigurationer är särskilt lämpliga för rör med mindre diameter, utrustningsanslutningar och installationer där utrymmet är begränsat.
F5: Vad är skillnaden mellan axiell, lateral och vinkelrörelse?
Axiell rörelse sker längs röraxeln, sidorörelse sker i sidled och vinkelrörelse innebär rotation mellan anslutna rörsektioner. Den önskade rörelsetypen bör identifieras innan du väljer en expansionsfog.
F6: Kan produkten anpassas?
Ja. Beroende på projektkrav kan anpassning involvera materialkvalitet, storlek, tryckklassificering, anslutningskonfiguration och andra tekniska parametrar.
Slutliga tankar
En korrekt konstrueradKorrugerad metall expansionsfogkan spela en viktig roll för att skydda industriella rörledningar från termisk expansion, vibrationer, mekanisk förskjutning och ackumulerad stress. Med bälgar i rostfritt stål, flera anslutningsalternativ och konfigurerbara tekniska parametrar kan den anpassas till krävande applikationer inom kraftgenerering, petrokemi, kemisk bearbetning, HVAC, marina och högtemperaturvätskesystem. JIDONGDA stöder skräddarsydda metallexpansionsfoglösningar baserade på projektspecifik storlek, material, tryck, temperatur, rörelse och anslutningskrav. Om du väljer en expansionsfog för en ny installation eller byter ut en befintlig komponent,kontakta ossför att diskutera dina driftsförhållanden och begära en lämplig industriell lösning.
