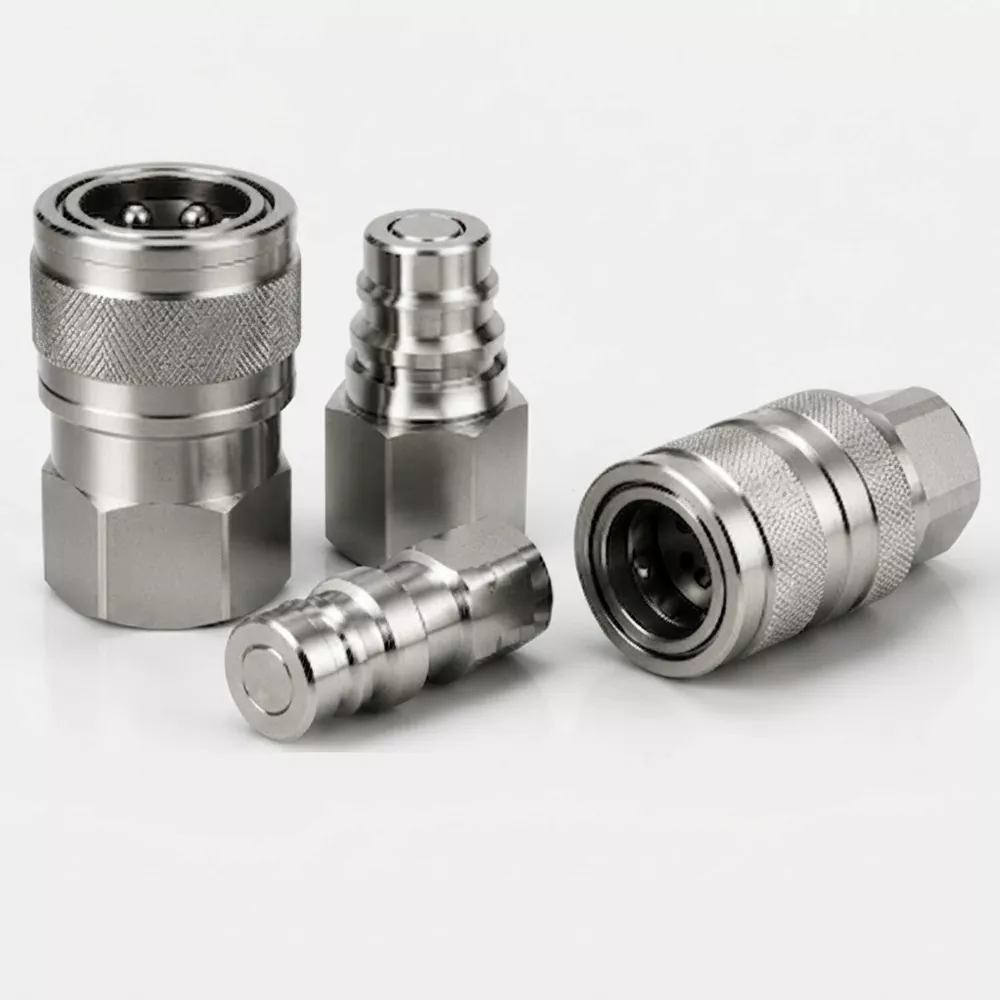

I vätskekraftsystem, aSnabbkopplingär en mekanisk anordning som möjliggör snabb och säker anslutning och frånkoppling av vätskeledningar utan behov av verktyg eller komplicerade procedurer. Dessa komponenter är kritiska i hydrauliska, pneumatiska och kyltillämpningar där effektivitet, säkerhet och minimal vätskeförlust är högsta prioritet. På JIDONGDA har vi ägnat decennier åt att förfina designen och tillverkningen av snabbkopplingar för att möta de krävande kraven från globala industrier. Vår portfölj spänner över ett brett utbud av konfigurationer, material och tryckklasser, vilket möjliggör sömlös integrering i jordbruksmaskiner, anläggningsutrustning, industriella automationslinjer och fordonsserviceverktyg.

Vanliga applikationer och industrianvändning

• Lantbruk:Snabbkopplingar på traktorns hydrauliska fjärrkontroller möjliggör snabba redskapsbyten. JIDONGDAs ISO 5675 Pioneer-kopplingar används i stor utsträckning på lastare och balpressar, utrustade med dammskydd och högflödesventiler för att minska värmeuppbyggnaden.
• Bygg och schakt:Grävmaskiner, minilastare och hjullastare förlitar sig på platta snabbkopplingar för att driva redskap som hammare och gripar. JIDONGDA JD-FF-serien tål höga impulstryck och motstår brinelling på låskulorna.
• Industrimaskiner:Pressar, formsprutningsmaskiner och hydrauliska kraftenheter använder snabbkopplingar för manometeranslutningar, cylinderportar och modulära verktyg. Den kompakta JD-A-CS-serien är att föredra för sin push-to-connect-hylsa-design.
• Bilservice:Luftverktyg i verkstäder använder lätta snabbkopplingar i mässing. JIDONGDAs JD-PN-serie erbjuder enhandsdrift och högt luftflöde för slagnycklar och sprutpistoler.
• Järnväg och marin:Rostfria kopplingar med FKM-tätningar används i bromssystem och luckhydraulik. Dessa kopplingar genomgår typgodkännandeprovning enligt DNV- eller ABS-standarder.

Kvalitetskontroll och testprocedurer på JIDONGDA

Varje snabbkopplingssats som produceras av JIDONGDA genomgår en omfattande kvalitetssäkring. Råvaror inspekteras med en spektrometer för att verifiera den kemiska sammansättningen. Efter bearbetning mäts kritiska dimensioner med CMM (koordinatmätmaskiner) och optiska komparatorer. Funktionstestning inkluderar följande steg:

• Provtrycksprov vid 1,5 gånger det nominella arbetstrycket i 3 minuter, med noll externt läckage tillåtet.
• Sprängtrycksprovtagning, där kopplingar måste överstiga 4 gånger det nominella arbetstrycket utan brott.
• Vakuumläckagetest för pneumatiska kopplingar, där tryckfallet måste vara mindre än 0,01 bar under 30 sekunder.
• Mätning av anslutningskraft och avdragskraft, vilket säkerställer konsekvent användaransträngning och överensstämmelse med ISO-gränser.
• Saltspraytest (ASTM B117) för pläterade komponenter, inriktat på ≥720 timmar mot rödrost.

JIDONGDA har ett internt testlabb utrustat med uthållighetsriggar för flera stationer som cyklar kopplingar kontinuerligt i månader. Dessa data driver förbättringar i ytfinish och värmebehandling, vilket resulterar i produkter som har antagits av ledande OEM-tillverkare över hela världen.

FAQ

Vad är skillnaden mellan ISO 7241-1 A och ISO 7241-1 B snabbkopplingar?

Den primära skillnaden ligger i ventilmekanismen och dimensionerna. ISO 7241-1 A (även kallad "poppet"-typ) använder en tallriksventil i båda halvorna och är vanlig i jordbruk och allmänna hydrauliska applikationer. ISO 7241-1 B (ofta kallad "kula"-typ) har en kulventildesign och är utbytbar med Parker 60-serien och liknande industrikopplingar. Även om båda standarderna delar samma ytterdiameter i många storlekar, är den interna tätningsgeometrin inte utbytbar. Försök att koppla ihop en A-halva med en B-halva kommer att resultera i felaktigt flöde och potentiellt läckage. JIDONGDA tillverkar båda familjerna med distinkta kroppsmärkningar för att undvika förvirring på plats.

Kan JIDONGDA snabbkopplingar användas med vatten eller aggressiva kemikalier?

Ja, men valet av material och tätning måste vara lämpligt. För vattenbaserade vätskor riskerar användning av kolstålkopplingar korrosion, även med zinkplätering. JIDONGDA rekommenderar kroppar av rostfritt stål (SS316) i kombination med EPDM-tätningar för avjoniserat vatten eller kylkretsar. För aggressiva kemikalier som vissa fosfatestrar eller bromsvätskor rekommenderas FKM-tätningar, och den våta metallytan kan kräva strömlös nickelplätering. Vårt ingenjörsteam kan granska det specifika vätskekompatibilitetsdiagrammet och föreslå den optimala konfigurationen. Vi erbjuder även kopplingar med PTFE stödringar för extrem kemikaliebeständighet.

Hur förhindrar jag instängt tryck när jag kopplar ur?

Instängt tryck kan göra återanslutningen svår eller farlig. JIDONGDA tar itu med detta på två sätt. För det första har våra standardflatkopplingar (JD-FF-serien) en anslutnings-undertrycksdesign som gör att hanspetsen kan tryckas in även när honkroppen är trycksatt, upp till en viss gräns (vanligtvis 40 bar för hansidan). För det andra erbjuder vi specialiserade hopskruvade kopplingar för högtrycksavlastning. Alternativt kan ett tryckavlastningsverktyg eller en koppling med inbyggd avluftningsventil användas. Följ alltid säkra hydrauliska procedurer och bär skyddsutrustning vid hantering av trycksatta ledningar.

Vilket underhåll krävs för snabbkopplingar för att säkerställa lång livslängd?

Regelbundet underhåll är minimalt men avgörande. Inspektera kopplingen för yttre skador, korrosion eller slitage på låskulorna och spåret efter var 500:e drifttimme. Rengör de passande ytorna och dammskydden före anslutning för att förhindra att föroreningar tränger in. Smörj O-ringarna med kompatibelt fett med jämna mellanrum om kopplingen förblir frånkopplad under långa perioder. I smutsiga miljöer bör skyddskåpor installeras på båda halvorna när de inte används. JIDONGDA levererar ersättningstätningssatser och dammskydd, och vi rekommenderar att man byter ut tätningar efter cirka 100 000 cykler eller närhelst läckage observeras vid standardtryck.

Erbjuder JIDONGDA icke-standardiserade gängkonfigurationer eller anpassade snabbkopplingar?

Absolut. Medan vi lagerför ett brett utbud av standardgängor (BSPP, NPT, SAE, metriska), är anpassade gängor och karossstorlekar en del av vår dagliga verksamhet. Vi kan bearbeta specialgängor som JIC 37° utsvängning eller ansiktstätning med O-ring, och vi kan ändra den totala längden eller sexkantskonfigurationen. För stora OEM-kunder kan JIDONGDA designa en dedikerad kopplingsenhet med specifika flödesegenskaper, integrerade backventiler eller färgkodade hylsor. Minsta beställningskvantiteter gäller, och vårt ingenjörsteam kommer att arbeta med dig från prototyp till full produktion, med hjälp av 3D-modeller och FEA-analys för att validera designen före bearbetning.

Hur identifierar jag rätt ersättningssnabbkoppling för min utrustning?

Identifiering innebär att kontrollera flera parametrar. Mät först gängstorleken och stigningen med en gängmätare. För det andra, bestäm profilen för den parande nosen – jämför den med ISO-standardsilhuetter för A, B, platt ansikte eller Pioneer-typer. För det tredje, notera låsmetoden: kullås, stiftlås eller gängad krage. Tänk slutligen på appliceringstrycket och vätskan. Om du kan ange originalartikelnumret eller ett foto med mått, kan JIDONGDAs tekniska supportteam korshänvisa det till vår serie. Vi upprätthåller en omfattande utbytesdatabas som täcker populära varumärken, vilket möjliggör snabb och korrekt ersättning.
