Varför ska du välja en hylsa i rostfritt stål 316L för pålitliga, korrosionsbeständiga röranslutningar

JIDONGDAtillhandahåller industriella anslutningslösningar för krävande rörledningsapplikationer, ochRostfritt stål 316L hylsaär ett viktigt alternativ för system som kräver pålitliga anslutningar, korrosionsbeständighet och långvarig serviceprestanda. Att förstå dess materialegenskaper, anslutningsdesign och applikationskrav hjälper köpare att välja rätt komponent för sina projekt.

En hylsa är en liten men viktig komponent i många rörsystem och vätskehanteringssystem. När den är tillverkad av 316L rostfritt stål erbjuder den en användbar kombination av korrosionsbeständighet, svetsbarhet, mekanisk hållbarhet och kompatibilitet med krävande industriella miljöer. Den låga kolhalten i 316L hjälper till att minska risken för sensibilisering under svetsning, medan dess molybdenhalt förbättrar motståndet mot lokal korrosion jämfört med vanligt 304 rostfritt stål i många miljöer. Den här guiden förklarar hur en hylsa i rostfritt stål fungerar, var den används, hur man utvärderar dess specifikationer och vad köpare bör tänka på innan de gör en beställning.

Innehållsförteckning

1. Vad är en hylsa i rostfritt stål 316L?
2. Viktiga materialegenskaper och fördelar
3. Vanliga industriella tillämpningar
4. Hur man väljer rätt hylsa
5. 316L mot 304 rostfria stålhylsor
6. Best Practices för installation och underhåll
7. Inköpschecklista för industriella köpare
8. Vanliga frågor
9. Slutsats: Hitta rätt anslutningslösning

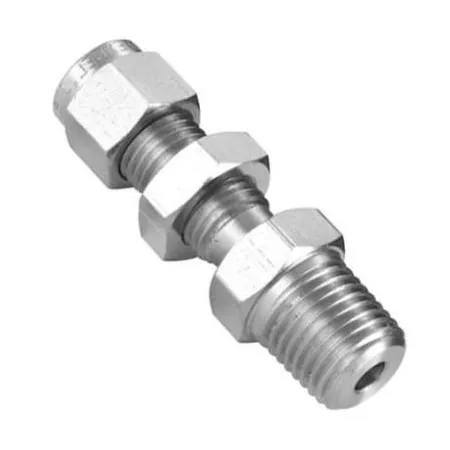

Vad är en hylsa i rostfritt stål 316L?

En hylsa i rostfritt stål är en kopplings- eller anslutningskomponent utformad för att stödja sammanfogningen, tätningen, placeringen eller kvarhållningen av rör och rör, beroende på dess specifika design. Hylsor används i olika anslutningssystem, inklusive sanitära klämbeslag och sammansättningar av kompressionstyp. Deras exakta funktion beror på anslutningsstandarden och konfigurationen av de omgivande komponenterna.

316L är ett austenitiskt rostfritt stål med låg kolhalt, vanligtvis identifierad som UNS S31603. Dess legeringssammansättning inkluderar krom, nickel och molybden. Krom stöder bildandet av ett skyddande passivt ytskikt, medan molybden förbättrar motståndet mot gropfrätning och spaltkorrosion i många servicemiljöer.

Bokstaven "L" står för lågt kol. Jämfört med standard 316 rostfritt stål har 316L en lägre maximal kolhalt, i allmänhet 0,03 % enligt vanliga specifikationer. Detta hjälper till att minska kromkarbidutfällningen och den tillhörande risken för intergranulär korrosion under svetsning.

Men termen "316L hylsa" definierar inte enbart varje produktegenskaper. Köpare bör bekräfta anslutningssätt, dimensioner, tillämplig materialstandard, ytfinish och avsedda serviceförhållanden innan de väljer en komponent.

Viktiga materialegenskaper och fördelar

1. Förbättrad korrosionsbeständighet

En av de främsta anledningarna till att ingenjörer specificerar 316L rostfritt stål är dess motståndskraft mot många korrosiva miljöer. Dess molybdeninnehåll ger i allmänhet bättre motståndskraft mot lokal korrosion än 304 rostfritt stål, vilket gör det användbart i tillämpningar som involverar vissa rengöringskemikalier, processvätskor och fuktiga industriella miljöer.

Ändå är 316L inte korrosionssäker. Varma kloridlösningar, höga kloridkoncentrationer, avlagringar och dåligt utformade springor kan fortfarande orsaka gropbildning eller spaltkorrosion. Den faktiska prestandan hos en hylsa beror på vätskesammansättningen, temperaturen, exponeringstid, yttillstånd och rengöringsprocedur.

2. God svetsbarhet

Den låga kolhalten på 316L gör den till ett praktiskt val för svetsade rörenheter. Det hjälper till att minska risken för sensibilisering i den värmepåverkade zonen när lämpliga svetsprocedurer följs. Korrekt svetsning, eftersvetsrengöring och lämplig ytrestaurering är fortfarande viktigt för att bibehålla korrosionsbeständigheten.

3. Hållbarhet för industriell service

316L rostfritt stål kombinerar användbar mekanisk styrka med seghet och duktilitet. En korrekt specificerad hylsa kan ge en hållbar anslutningskomponent i industriella system som utsätts för regelbunden drift, rengöring och underhåll.

Faktiska tryck- och temperaturgränser måste fastställas från hela anslutningsenheten, inklusive beslagets design, passande komponenter, packning eller tätningselement, installationsmetod och tillverkarens betyg. Enbart materialkvaliteten är inte tillräcklig för att fastställa ett säkert arbetstryck.

4. Lämplighet för rengöringsbara system

När de tillverkas med en lämplig ytfinish och anslutningsgeometri kan 316L-komponenter stödja rengöringsbara vätskehanteringssystem. Detta är särskilt relevant för livsmedelsbearbetning, dryckesproduktion, bioteknik och farmaceutisk utrustning.

Hygienisk lämplighet kommer inte bara från legeringen. Ytjämnhet, svetskvalitet, spaltkontroll, dränering, passivering och överensstämmelse med tillämplig sanitetsstandard måste också utvärderas.

• God allmän korrosionsbeständighet i många industriella miljöer.
• Förbättrad motståndskraft mot lokal korrosion jämfört med 304 i många kloridhaltiga förhållanden.
• Lågkolhaltig sammansättning som stöder svetsad tillverkning.
• Kompatibilitet med lämpliga polerings- och passiveringsprocesser.
• Potential för lång livslängd när den är korrekt vald, installerad och underhållen.

Vanliga industriella tillämpningar

316L hylsor av rostfritt stål kan användas i olika system för vätskehantering och processutrustning. Lämplig design beror på om anslutningen måste stödja sanitär rengöring, kemikaliebeständighet, frekvent demontering eller permanent installation.

Bearbetning av mat och dryck

Mat- och dryckesproduktionslinjer kräver ofta korrosionsbeständiga komponenter som tål upprepad tvätt och rengöring. Lämpliga 316L hylsor kan användas i rörledningar för flytande ingredienser, dryckesöverföring och processutrustning. Produktkontaktytor måste uppfylla gällande hygien- och materialkrav.

Farmaceutisk och bioteknisk utrustning

Farmaceutiska och biotekniska anläggningar kan använda 316L-komponenter i rena processrör och tillhörande utrustning. I dessa applikationer kan materialspårbarhet, ytfinish, svetsinspektion och kompatibilitet med rengörings- och steriliseringsprocedurer vara lika viktigt som den nominella legeringskvaliteten.

Kemisk bearbetning

Vissa kemikalieöverföringssystem drar nytta av korrosionsbeständigheten hos 316L rostfritt stål. Innan en hylsa specificeras bör ingenjörer bedöma den exakta kemiska koncentrationen, driftstemperaturen, trycket och potentiell exponering för klorider eller andra aggressiva ämnen.

Industriella vätske- och instrumentsystem

Beroende på dess konfiguration kan en hylsa utgöra en del av slanganslutningar, instrumenteringsenheter, processgrenrör eller andra industriella vätskesystem. Korrekt dimensionskompatibilitet och säker tätning är avgörande för att minimera läckage och underhållsavbrott.

För mer information om materialval kan köpare konsultera en erkänd teknisk resurs som Parkers instrumenterings- och monteringsresurser och jämföra vägledningen med kraven i deras eget system.

Hur man väljer rätt hylsa

Att välja en lämplig hylsa kräver mer än att kontrollera materialkvaliteten. En tekniskt lämplig komponent måste matcha rörsystemet, driftsförhållandena och relevanta kvalitetskrav.

1. Bekräfta anslutningstypen

Bestäm om applikationen kräver en sanitär klämhylsa, en kompressionskopplingskomponent eller annan specialiserad design. Dessa konfigurationer tjänar olika syften och är inte automatiskt utbytbara.

2. Verifiera dimensioner och kompatibilitet

Kontrollera rörets ytterdiameter, anslutningsmått, passande geometri och relevant dimensionsstandard. För anslutningar av klämtyp, bekräfta kompatibiliteten mellan hylsan, packningen, klämman och anslutna slangar. För kompressionssystem, verifiera hela kopplingsserien och tillverkarens monteringsanvisningar.

3. Utvärdera driftsmiljön

Registrera normalt och maximalt drifttryck, temperaturintervall, processmedia, rengöringskemikalier och förväntad underhållsfrekvens. Om systemet hanterar kloridrika vätskor eller aggressiva kemikalier, begär en materialkompatibilitetsgranskning istället för att anta att 316L är lämplig.

4. Ange ytfinish och dokumentation

För hygieniska tillämpningar, definiera erforderlig inre och yttre finish, ytjämnhet där så är tillämpligt och förväntningar på svetskvalitet. Fråga leverantören om materialtestrapporter, måttbesiktningar eller annan dokumentation finns tillgänglig.

5. Bekräfta efterlevnadskrav

Bestäm om projektet kräver en viss ASTM, EN, ASME, 3-A eller annan tillämplig specifikation. Alla hylsor överensstämmer inte automatiskt med alla standarder. Bekräfta den specifika produkten, materialet, finishen och dokumentationens omfattning innan köp.

316L mot 304 rostfria stålhylsor

Både 304 och 316L är allmänt använda austenitiska rostfria stål, men deras legeringssammansättningar och korrosionsprestanda skiljer sig åt. Följande tabell ger en allmän jämförelse för att stödja preliminärt materialval.

Denna jämförelse är generell snarare än en ersättning för teknisk utvärdering. Ingen av legeringarna är immun mot varje frätande miljö. För svetsade applikationer jämförs ofta 304L och 316L eftersom deras lägre kolhalt kan bidra till att minska sensibiliseringsrisken.

Best Practices för installation och underhåll

Även en hylsa av hög kvalitet kan gå sönder i förtid om anslutningen är felaktigt installerad eller utsätts för olämpliga serviceförhållanden. En dokumenterad installations- och underhållsprocedur hjälper till att skydda rörsystemets integritet.

1. Inspektera före montering:Kontrollera hylsan för bucklor, repor, deformation, kontaminering och synlig korrosion.
2. Rengör passande ytor:Ta bort smuts, olja, partiklar och rester som kan störa tätning eller hygienisk prestanda.
3. Använd kompatibla komponenter:Matcha hylsan med rätt packning, klämma, slang eller kompressionskopplingskomponenter.
4. Följ installationsproceduren:Använd specificerad svetsmetod, monteringssekvens och åtdragningskrav för anslutningstypen.
5. Inspektera efter installation:Undersök svetsar och tätningar och utför sedan ett lämpligt läckage- eller trycktest enligt ett godkänt förfarande.
6. Håll ett städschema:Ta bort avlagringar och rester med hjälp av kemikalier och procedurer som är kompatibla med legeringen och processen.
7. Undersök återkommande misslyckanden:Kontrollera för överdriven kloridexponering, olämpliga rengöringskemikalier, sprickor, dålig dränering eller felaktig montering.

För kritiska processsystem bör underhållsintervall och inspektionsmetoder baseras på driftrisker, tillämpliga bestämmelser och utrustningstillverkarens rekommendationer.

Inköpschecklista för industriella köpare

Innan du begär en offert för en hylsa i rostfritt stål, förbered ett kortfattat specifikationsblad. Detta hjälper leverantörer att identifiera rätt konfiguration och minskar risken för att få inkompatibla komponenter.

• Material:Bekräfta 316L-kvaliteten och den erforderliga materialstandarden.
• Anslutningsstil:Ange sanitetsklämma, kompression, svetsad eller annan nödvändig konfiguration.
• Mått:Ange slangstorlek, anslutningsmått och ritningar när sådana finns.
• Ytfinish:Ange krav på polering, grovhet eller passivering om tillämpligt.
• Servicevillkor:Dokumentera tryck, temperatur, vätskesammansättning och rengöringskemikalier.
• Kvalitetsdokument:Fråga om materialcertifikat, inspektionsregister och spårbarhetskrav.
• Beställningsinformation:Bekräfta kvantitet, förpackning, ledtid och leveransdestination.
• Projektstandarder:Identifiera eventuella obligatoriska sanitära, dimensionella eller regulatoriska krav.

För en produktspecifik förfrågan kan köpare gå igenom produktsidan för Stainless Steel 316L Ferrule och begära bekräftelse på tillgängliga dimensioner, anslutningsdesign, materialdokumentation och andra tekniska detaljer innan de slutför deras specifikation.

Vanliga frågor

1. Vilken är den största fördelen med en 316L hylsa i rostfritt stål?

Dess främsta fördel är kombinationen av korrosionsbeständighet, svetsbarhet och hållbarhet. Molybdenet i 316L förbättrar generellt motståndet mot lokal korrosion jämfört med 304 rostfritt stål, medan den låga kolhalten hjälper till att minska sensibiliseringsrisken under svetsning.

2. Är 316L rostfritt stål lämpligt för livsmedels- och läkemedelsapplikationer?

Det används ofta i livsmedelsbearbetning, läkemedel och andra hygiensystem. Lämpligheten beror dock på den specifika produktdesignen, ytfinish, materialspårbarhet, rengöringskrav och tillämpliga industristandarder. Enbart materialkvaliteten fastställer inte regelmässig eller sanitär överensstämmelse.

3. Kan en 316L hylsa motstå alla kemikalier och kloridlösningar?

Nej. Även om 316L har god beständighet mot många korrosiva medier, kan den fortfarande uppleva gropfrätning, sprickkorrosion eller sprickbildning under vissa förhållanden. Kemisk koncentration, temperatur, exponeringstid och komponentdesign måste utvärderas före användning.

4. Vilken information behövs för att beställa en hylsa i rostfritt stål?

Ange erforderlig materialkvalitet, anslutningstyp, dimensioner, driftsförhållanden, ytfinish, kvantitet och eventuella tillämpliga standarder. Ritningar, specifikationer för matchande komponenter och dokumentationskrav kan hjälpa leverantören att bekräfta kompatibiliteten.

5. Uppfyller varje 316L hylsa sanitära standarder?

Nej. Sanitär överensstämmelse beror på den kompletta produktdesignen, tillverkningskvaliteten, ytfinishen, materialdokumentationen och den specifika standard som är involverad. Begär produktspecifikt bevis om överensstämmelse med 3-A, ASME BPE eller annan standard är nödvändig för ditt projekt.

6. Hur kan köpare verifiera kvaliteten på en 316L hylsa?

Be om relevanta materialtestrapporter, resultat av dimensionsinspektioner, ytfinishdata och spårbarhetsdokumentation. För kritiska tillämpningar, kontrollera att dokumenten överensstämmer med den medföljande produkten och den erforderliga specifikationen.

Slutsats: Hitta rätt anslutningslösning

En hylsa i rostfritt stål 316L kan vara ett pålitligt val för rörledningar och vätskehanteringssystem som kräver korrosionsbeständighet, hållbara anslutningar och kompatibilitet med krävande industriella förhållanden. Dess prestanda beror inte bara på legeringskvaliteten utan också på dimensionsnoggrannhet, anslutningsdesign, ytfinish, installationskvalitet och kemin i driftsmiljön.

För köpare som utvärderar alternativ från JIDONGDA är den mest effektiva metoden att först definiera applikationens tekniska krav och sedan verifiera produktspecifikationerna och stödjande dokumentation. Om du behöver hjälp med att identifiera en lämplig konfiguration, bekräfta dimensioner eller diskutera dina projektkrav,kontakta ossför att begära produktinformation och utforska en anslutningslösning skräddarsydd för din applikation.
