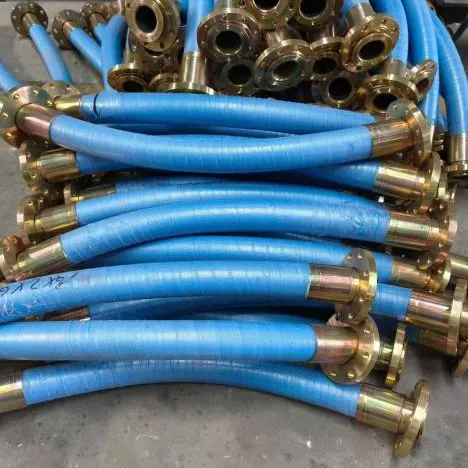

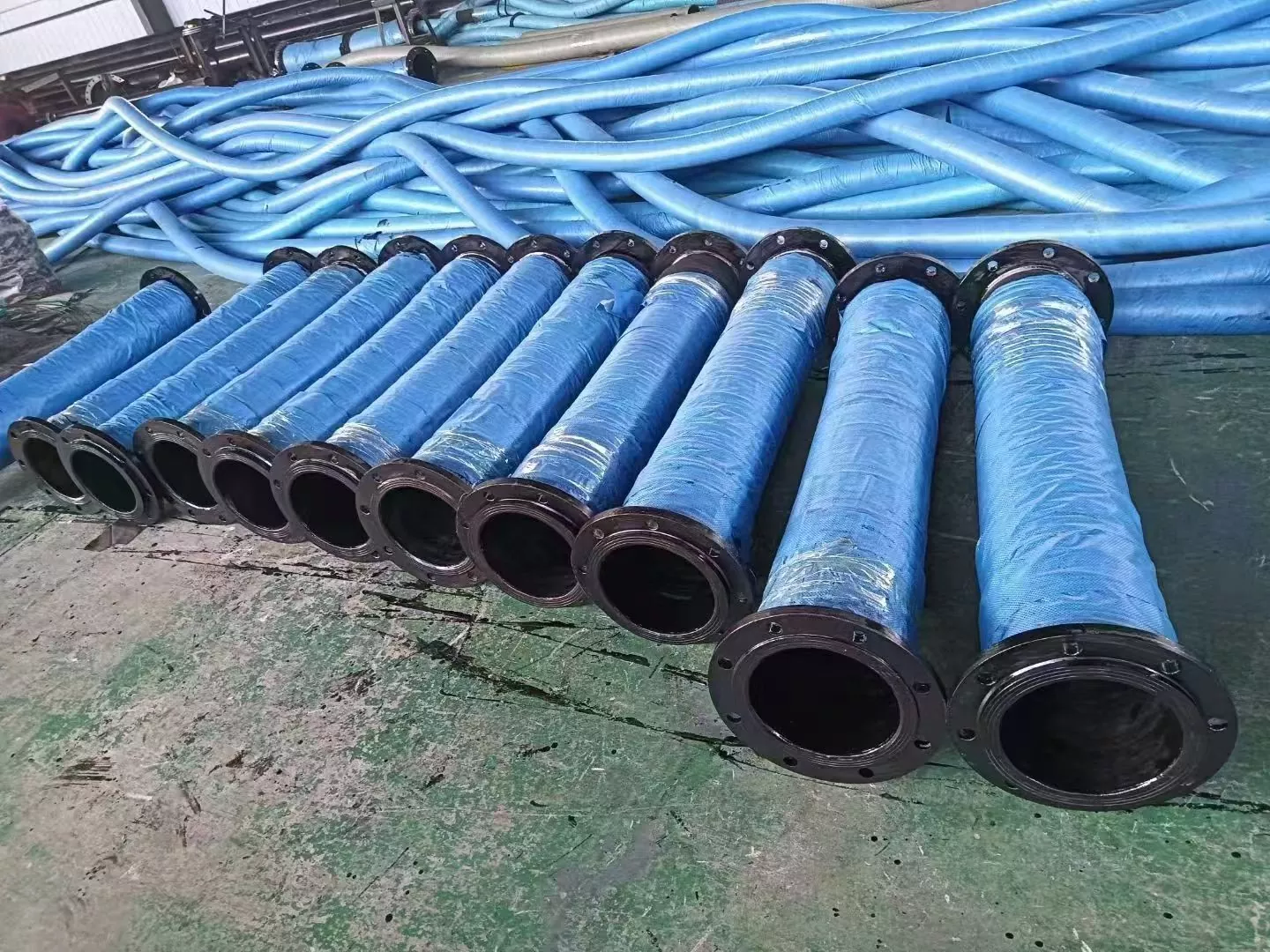

Stor diameter sug- och utloppsflänsad gummislang

Sug- och utloppsflänsad gummislang med stor diameter är en typ av industrislang som används för flexibel transport av media med stort flöde. Den löser främst anpassningen av anslutning, deplacement och sug-/utloppstillstånd mellan fasta rörledningar och pumpar, utrustning eller rörliga rörledningssystem.

Enligt befintlig produktinformation används denna serie huvudsakligen för att transportera vatten, havsvatten, flytgödsel, mineraluppslamning, sand, grus, avfall och vissa industriella vätskor.

JIDONGDA Hose kan konfigurera produkter enligt kundernas specifikationer, tekniska parametrar, ritningar eller faktiska driftsförhållanden.

Under inköp rekommenderas det att bekräfta innerdiameter, längd, arbetstryck, vakuumtryck, medium, temperatur och flänsstandard för att säkerställa att slangstrukturen matchar det faktiska rörledningssystemet.

Jämfört med vanliga slangar som huvudsakligen används för övertryckstransport, lägger denna produkt till ett spiralstöd för ståltråd i strukturen, vilket kan ge stöd för sug- och vakuumapplikationer.

Förstärkningsskiktet för tyg/kordtyg i flera lager används för att motstå arbetstryck, medan det inre gummit och det yttre gummit väljs efter medium, temperatur och driftsmiljö.

Arbetsprincip och strukturell kombination

Den stora sug- och utloppsflänsade gummislangen uppnår mediatransport genom kombinationen av:

Inre gummilager + förstärkningslager + Spiral ståltrådsramverk (enligt modellkonfiguration) + yttre gummilager + ändflänsar

Under tömningsdrift stöds det inre trycket huvudsakligen av förstärkningsskiktet.

Under sug- eller vakuumdrift ger den spiralformade ståltrådsramen ett perifert stöd, vilket hjälper till att minska risken för att slangen plattar ut och kollapsar.

Ändflänsarna används för skruvförband med pumpar, ventiler, rörledningar och annan utrustning.

Flänsspecifikationer kan bekräftas i enlighet med rörledningsstandarder på plats eller kundritningar, vilket minskar installationsproblem orsakade av felaktiga anslutningsdimensioner.

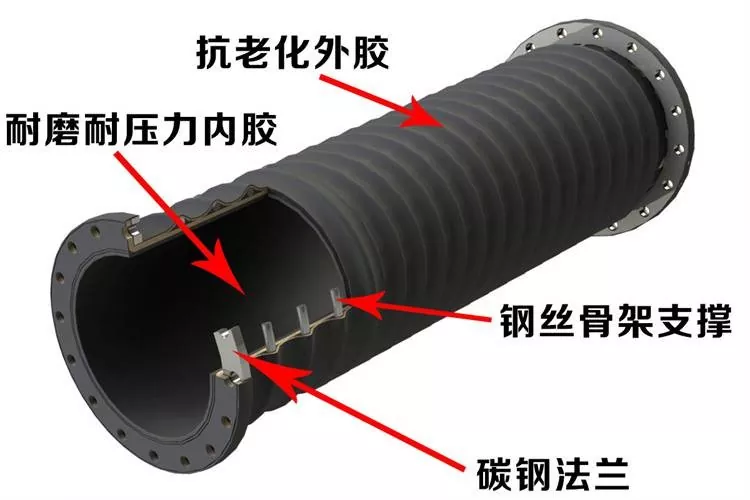

Produktstruktur Illustration

Struktur: Slitstarkt inre gummi, förstärkningslager, spiralstålstrådsramverk, yttre gummi och kolstålfläns

Beskrivning av huvudstruktur

• Inre gummilager:
Direktkontakt med transportmediet. Lämpliga gummimaterial kan väljas efter media som vatten, slurry, mineralslurry, sand och grus, samt faktiska driftsförhållanden.

• Förstärkt tyglager:
Använder flerlagers sladdtyg/tygförstärkningsstruktur för att motstå huvudtryckbelastningen.

• Spiral ståltrådsram:
Används för strukturella lösningar som kräver sug- eller vakuumtransport, vilket ger stöd för slangkroppen.

• Yttre gummilager:
Ger yttre skydd och kan väljas efter åldringsbeständighet, nötningsbeständighet och utomhusdriftsförhållanden.

• Ändfläns:
Kan förses med flänsar av kolstål eller rostfritt stål och matchas enligt kundstandarder, mått eller ritningar.

Viktiga fördelar

Transport med stor diameter:
Finns i olika specifikationer med stor diameter, lämplig för transport av media med stort flöde. Det faktiska tillgängliga diameterintervallet ska bekräftas enligt tekniska krav.

Anpassningsförmåga för sug och urladdning:
Enligt strukturell konfiguration kan den användas för mediasug, tömning eller kombinerad sug- och tömningstransport.

Bekväm flänsanslutning:
Flänsar kan konfigureras enligt vanliga standarder som GB, DIN, ANSI, JIS, ASME och kundritningar.

Valfria slitstarka lösningar:
För abrasiva medier såsom slurry, mineralslurry, sand och grus kan lämpliga inre gummi- och förstärkningsstrukturer väljas efter slitageförhållanden.

Flexibel anslutning:
Gummislangar ger viss böjnings- och förskjutningsanpassningsförmåga, lämpliga för utrustningsvibrationer, rörledningsförskjutning och installationsavvikelser.

Anpassad efter arbetsförhållanden:
OEM och icke-standardanpassning är tillgängliga baserat på diameter, längd, tryck, vakuumtryck, temperatur, gummimaterial, flänsspecifikationer och färg.

Tekniska specifikationer

Följande parametrar är sammanställda från befintlig produktinformation. Eftersom olika diametrar, strukturer, längder och driftsförhållanden kan påverka den slutliga prestandan, ska de bekräftade tekniska parametrarna/ritningarna gälla för formella inköp.

Specifikationsbekräftelse Obs:
Den ursprungliga produktinformationen innehåller två olika diameterområdesbeskrivningar: "DN100–DN1000" och "DN100–DN2000", medan den aktuella parametertabellen listar upp till DN500. För att undvika inkonsekvent information på webbplatsen, rekommenderas det att bekräfta det slutliga utbudet med stor diameter enligt faktiska produktions- och leveransmöjligheter innan publicering.

Applikationsscenarier

Brytning

Används för att transportera mineralslam, avfallsslam och slam som innehåller partiklar.

För mycket abrasiva medier bör det inre gummimaterialet och förstärkningsstrukturen väljas enligt partikelstorlek, koncentration, flödeshastighet och tryck.

Muddring

Lämplig för muddringsfartyg, slurrypumpar, slamavloppsledningar och vissa undervattenstransportsystem.

Kan användas för uppsugning och utsläpp av slam, slam, sand och andra material.

Hamnar och terminaler

Används i vätske- eller materialtransportsystem som kräver kapacitet med stor diameter och flexibla anslutningar.

Flänsspecifikationer kan konfigureras enligt anslutningskrav på plats.

Sand & Grus

Lämplig för transport av sand, grus, vatten-sandblandningar, murbruk och andra partikelhaltiga material.

Slitstarka strukturer kan väljas efter faktiska nötningsförhållanden.

Stålindustri

Kan användas för industriellt vatten, slurry, mineral slurry och vissa industriella mediatransporter.

Även lämplig för flexibla rörledningsanslutningar mellan storskalig utrustning.

Bygg & Teknik

Beroende på trycknivå, medium och strukturell konfiguration kan den appliceras i byggutrustning och tekniska projekt för vätske- eller materialtransport.

Industriell materialöverföring

Lämplig för industriella transportsystem som energi, vattenrening och teknisk utrustning.

Skräddarsydda lösningar finns tillgängliga efter media och faktiska driftsförhållanden.

Urvalsguide och inköpsbekräftelse

När du köper gummislang med sug- och utloppsfläns med stor diameter, rekommenderas det inte att citera endast baserat på innerdiameter.

För sug- och utloppsslangar kommer kraven på vakuumtryck, medium nötning, temperatur och flänsanslutning att påverka den slutliga strukturens konfiguration och serviceprestanda.

• Bekräfta transportmediet först:
Vatten, havsvatten, flytgödsel, mineralgödsel, avfall, sand, grus eller andra industriella medier.

• Bekräfta arbetsförhållandena:
Flödeshastighet, arbetstryck, arbetsvakuumtryck, medeltemperatur, medelkoncentration och partikelstorlek.

• Bekräfta installationskraven:
Innerdiameter, längd, böj-/förskjutningskrav, flänsstandard, flänsdimensioner och tätningsyta.

• För applikationer med hög nötning som mineralgödsel, avfallsavfall och sand/grus:
Den slitstarka inre gummilösningen bör bekräftas.

• För sug- eller vakuumtransportapplikationer:
Vakuumtrycksnivån bör specificeras, och om ett ståltrådsramverk krävs bör bekräftas.

• För icke-standardiserade projekt:
Tillhandahållande av ritningar, gamla slangprover eller faktiska anslutningsmått rekommenderas för teknisk bekräftelse.

Driftsföreskrifter

· Arbetstrycket, vakuumtrycket och temperaturen får inte överstiga det tillåtna intervallet för den bekräftade slangmodellen. De specifika begränsningarna ska vara föremål för produktens tekniska bekräftelsedokument.

· Vid transport av abrasiva medier som sand och mineraluppslam bör lämplig inre gummistruktur väljas enligt faktiska slitageförhållanden och slangkroppen bör inspekteras regelbundet.

· Innan flänsinstallation, kontrollera flänsstandard, bulthålsavstånd, tätningsyta och bultanslutningsdimensioner för att undvika tvångsinriktning under installationen.

· För sugapplikationer bör vakuumkravet och spiralformad ståltrådsförstärkningskonfiguration bekräftas. Om onormal slang tillplattning, kollaps eller deformation inträffar, sluta använda slangen och kontrollera driftsförhållandena.

· Under installation och transport, undvik onödig stöt, klämning eller dragning av flänsändarna för att minska skador på anslutningsdelarna och slangkroppen.

· För speciella kemiska medier, högtemperaturmedier eller icke-standardiserade driftsförhållanden, tillhandahåll information som mediumsammansättning och temperatur före köp. Teknisk personal ska bekräfta materialkompatibilitet.

Underhåll och Service Life Management

Den faktiska livslängden för gummislangar med stor diameter är relaterad till transportmediet, tryck, vakuumtryck, temperatur, böjning, installationsskick och användningsfrekvens.

Därför bör underhållet fokusera på:

Regelbunden inspektion + Driftstillståndsprotokoll + Snabb hantering av onormala tillstånd

· Kontrollera regelbundet om det yttre gummilagret har sprickor, onormalt slitage, utbuktning eller andra synliga skador.

· Kontrollera om flänsanslutningsområdet har löshet, läckage eller onormal deformation.

· Kontrollera slangens tillstånd under sug- och tömningsoperationer, var uppmärksam på onormal tillplattning, kollaps eller deformation.

· För slipande media som mineraluppslamning och sand/grus, registrera slitageförhållandena enligt faktisk användning som referens för framtida urvalsoptimering.

· När slangen inte används, undvik långvarig komprimering av vassa föremål. Under hantering och lagring, minimera onödig böjning och stötar.

· Om onormalt tryck, uppenbart läckage, strukturella skador eller onormal anslutning uppstår, sluta använda slangen och utför teknisk inspektion.

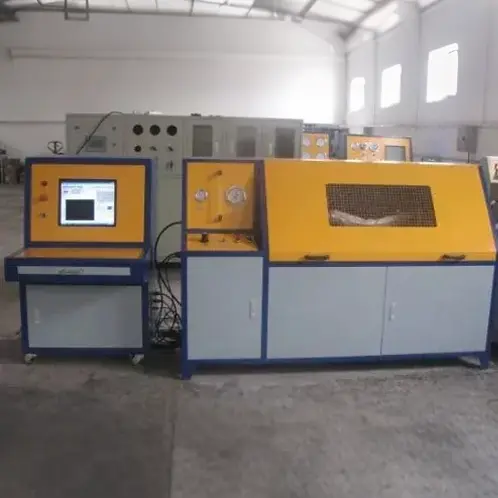

Kvalitetskontroll & leverans

Enligt befintlig produktinformation kan färdiga produkter inspekteras enligt produktspecifikationer och kundkrav, inklusive:

· Utseende

· Inre diameter

· Ytterdiameter

· Längd

· Flänsmått

· Tryck

· Vakuum / Undertryck

· Hårdhet

· Gummiprestanda

Om kunder har speciella testkrav, bör inspektionsartiklarna och acceptansstandarderna bekräftas innan beställning.

För kundanpassade produkter kan specifikationer, flänskrav, trycknivå, vakuumtryck, transportmedium och leveranskrav bekräftas under det tekniska bekräftelseskedet.

FAQ

1. Vilka specifikationer finns tillgängliga för sug- och utloppsgummislang med stor diameter?

Den aktuella parameterinformationen listar vanliga innerdiametrar inklusive DN100, DN150, DN200, DN250, DN300, DN400 och DN500 mm. Större storlekar kan bekräftas tekniskt enligt projektkrav.

2. Kan flänsar monteras på slangen?

Ja. Produkten använder flänsanslutningar och kan utrustas enligt GB, DIN, ANSI, JIS, ASME standarder eller kundritningar.

3. Kan den användas för transport av mineralgödsel och avfall?

Ja. Beroende på slurrykoncentration, partikelstorlek, flödeshastighet, tryck och temperatur kan lämpliga slitstarka strukturer väljas. Den slutliga lösningen ska bekräftas enligt faktiska driftsförhållanden.

4. Kan den användas för muddringsprojekt?

Ja. Slangen kan väljas enligt medium, tryck, vakuumkrav och installationsmetod för muddringssystemet.

5. Kan det anpassas enligt ritningar?

Ja. Kunder kan tillhandahålla ritningar, prover eller detaljerade tekniska parametrar för att bekräfta slangkroppen och flänsstrukturen.

6. Vad är MOQ?

MOQ beror på produkttyp, specifikation, längd och anpassningskrav.

Standardprodukter kan stödja inköp i små partier. Den specifika kvantiteten ska bekräftas under offerten.

7. Kan prover tillhandahållas?

Vissa standardprodukter kan ge prover eller provstöd. Provkostnad och transportkostnad ska bekräftas enligt den specifika produkt- och beställningssituationen.

8. Vad är leveranstiden?

Standardprodukter kräver vanligtvis 7–20 arbetsdagar.

För kundanpassade produkter, slangar med stor diameter och speciella specifikationer ska leveranstid bekräftas enligt struktur, kvantitet och produktionskrav.

Ett tydligt leveransschema kommer att tillhandahållas innan beställning.

9. Hur garanteras kvalitet för massbeställningar?

Kvalitetsinspektioner kan utföras enligt produktspecifikationer och kundkrav, inklusive utseende, dimensioner, fläns, tryck- och vakuumprovning.

Särskilda inspektionsartiklar bör bekräftas innan köp.
