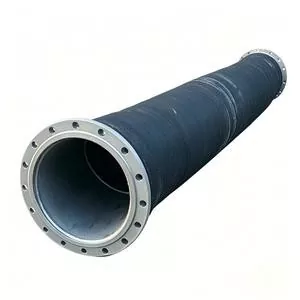

Flexibel, flänsad gummislang med stor diameter

JIDONGDA flexibel flänsad gummislang med stor diameter används huvudsakligen för flexibel anslutning och mediatransport mellan stor utrustning, pumpenheter, rörledningar och mobil utrustning.

Produkten har en gummislangkropp kombinerad med förstärkningsstrukturer och är utrustad med flänsar i båda ändar. Den är lämplig för att förmedla:

· Vatten

· Sjövatten

· Slurry

· Mineraluppslamning

· Sand och grus

· avfall

· Vissa industriella medier

Den huvudsakliga placeringen av denna produkt är flexibel anslutning. Vid valet bör därför, förutom tryck och diameter, faktorer som utrustningsvibrationer, rörledningsförskjutning, installationsavvikelse, bockningsutrymme och slanglängd också beaktas.

Viktiga fördelar

01 | Flexibel anslutningsförmåga

Gummislangkroppen ger viss böjnings- och förskjutningsanpassningsförmåga, vilket gör den lämplig för flexibla anslutningar nära utrustningsgränssnitt.

02 | Stort flödestransport

Strukturen med stor diameter kan användas för transport av stora volymer. Det specifika diameterintervallet ska bekräftas enligt de faktiska produkt- och projektkraven.

03 | Flänsmatchning

Båda ändarna kan förses med kolstål, rostfritt stål eller andra flänsar, och kan matchas enligt vanliga standarder eller kundritningar.

04 | Valfri sug- och utloppsstruktur

Enligt faktiska vakuumkrav kan lämpliga förstärkningsstrukturer och spiralstålstrådsramar konfigureras.

05 | Medium anpassningsförmåga

För media som vatten, havsvatten, slurry, mineralslurry och sand kan lämpliga inre gummimaterial väljas efter materialkrav och slitageförhållanden.

06 | Icke-standard anpassning

Anpassning är tillgänglig för:

· Diameter

· Längd

· Tryck

· Vakuumtryck

· Temperatur

· Fläns

· Gummiblandning

· Färg

Produktstruktur

Det inre gummiskiktet kommer i direkt kontakt med transportmediet.

Det förstärkta tygskiktet bär tryckbelastningen.

När vakuumstöd krävs kan en förstärkningskonstruktion av ståltråd konfigureras.

Det yttre gummiskiktet ger åldringsbeständighet och miljöskydd.

Ändflänsarna används för skruvförband mellan utrustning och rörledningar.

Varför välja flexibel flänsstruktur

När fasta rörledningar upplever pumpenhetsvibrationer, utrustningsrörelser eller installationsfel kan ytterligare påfrestning uppstå vid anslutningspunkterna.

Flexibla gummislangar kan fungera som flexibla sektioner i rörledningar, vilket hjälper till att ta emot vissa förskjutningar och vibrationer.

Den faktiska tillåtna böjningsradien, förskjutningsområdet och installationsmetoden bör bekräftas enligt den specifika strukturen.

Typiska installationsplatser

Används vanligtvis på:

· Pumpens sug- eller utloppsslut

· Anslutningar mellan utrustning och huvudledningar

· Anslutningspunkter för mobil utrustning

· Industriella rörledningar som kräver frekvent installation och demontering

Flänsdimensionerna måste matcha den passande flänsen, tätningsytan och bulthålets positioner.

Tekniska parametrar

Tillämpningsindustrier

Brytning:
Används för att transportera mineralslam, avfall och media som innehåller partiklar.

Muddring:
Används för att transportera slam, slam och sand.

Portar:
Används för transport av vätskor och material med stort flöde.

Sand och grus:
Används för att transportera vatten-sandblandningar och partikelmaterial.

Byggmaskiner:
Används för flexibla anslutningar mellan pumpar, utrustning och mobila rörledningar.

Industriell transport:
Används för industriellt vatten, slam och andra lämpliga transportmedel.

Urvalspunkter

Vid köp rekommenderas att du lämnar följande information:

· Inre diameter

· Längd

· Arbetstryck

· Arbetsvakuumtryck

· Transportmedium

· Temperatur

· Flödeshastighet

· Böjnings-/förskjutningskrav

· Flänsstandard

Om den används för vakuumsugapplikationer bör vakuumtrycksnivån vara tydligt specificerad.

Vid transport av abrasiva medier som sand eller mineraluppslamning ska partikelstorlek och koncentration anges.

Användning och underhåll

· Undvik att överskrida det bekräftade trycket, vakuumtrycket och temperaturintervallet.

· Sträck eller vrid inte slangen med våld under installationen.

· Inspektera regelbundet yttre gummisprickor, utbuktningar, onormalt slitage och flänsläckage.

· Sluta använda slangen och bekräfta driftsförhållandena om strukturella skador eller onormal slangkollaps inträffar.

Produktanpassning / OEM & ODM

För icke-standardiserade specifikationer kan produkter bekräftas enligt kundens ritningar, prover eller tekniska parametrar.

Det rekommenderas att tillhandahålla:

Innerdiameter/ID: ____

Längd/Längd: ____ m

Arbetstryck / Arbetstryck: ____ MPa

Arbetsvakuum/vakuum: ____ kPa

Arbetstemperatur/temperatur: ____ ℃

Transportmedium/medium: ____

Flänsstandard / Flänsstandard: ____

Flänsmått/flänsmått: ____

Inköpskvantitet/kvantitet: ____

Destinationsport/destination: ____

FAQ

Vilka är de främsta fördelarna med denna slang?

De främsta fördelarna är kombinationen av transport med stor diameter och flexibel anslutningskapacitet, vilket gör den lämplig för applikationer som involverar utrustningsvibrationer, rörledningsförskjutning och installationsavvikelser.

Kan flänsen tillverkas enligt ritningar?

Ja. Teknisk bekräftelse kan utföras enligt flänsstandard, mått eller ritningar som tillhandahålls av kunder.

Kan den användas till mineralgödsel?

Ja. Lämpliga inre gummimaterial och förstärkningsstrukturer kan väljas efter mineraluppslamningskoncentration, partikelstorlek, flödeshastighet, tryck och temperatur.

Vad är MOQ?

MOQ bekräftas enligt specifikation, längd, struktur och anpassningskrav.

Standardprodukter kan stödja små partiköp beroende på beställningsförhållanden.

Vad är leveranstiden?

Standardprodukter kan vanligtvis ordnas inom cirka 7–20 arbetsdagar.

Anpassade produkter och speciella specifikationer ska bekräftas enligt beställningskrav.
