JIDONGDAlevererarDubbla sfäriska gummiexpansionsfogför industriella rörledningssystem som kräver pålitlig vibrationsisolering, rörelsekompensation och anslutningsflexibilitet. Denna flexibla komponent är designad med en dubbelsfärisk gummikropp, förstärkta tyglager och skydd av rostfritt stål och är lämplig för krävande rörledningsapplikationer som involverar pumpar, kompressorer, vattensystem, luft, olja, milda kemikalier och andra industriella vätskor.
En dubbelsfärisk expansionsfog är utformad för att absorbera rörledningsrörelser samtidigt som den hjälper till att minska vibrationer och spänningar som överförs från ansluten utrustning till rörsystemet. Jämfört med en enkelsfärisk struktur ger dess tvåsfäriga geometri ytterligare flexibilitet och rörelseabsorption. JIDONGDA erbjuder förstärkta gummiexpansionsfogar med material som EPDM, NBR och Neopren, med flerlagers tygförstärkning och ett externt nätskikt av rostfritt stål. Beroende på design kan tillgängliga specifikationer täcka DN32–DN600, PN10/PN16/PN25 tryckklasser och temperaturområden från -20°C till +120°C, med specialblandningar tillgängliga för högre temperaturer.
Innehållsförteckning
- Vad är en dubbelsfärisk gummiexpansionsfog?
- Varför är det viktigt i industriella rörsystem?
- Hur är fogen uppbyggd?
- Vilka är de huvudsakliga prestandafördelarna?
- Vilka tekniska specifikationer bör köpare kontrollera?
- Var kan den användas?
- Hur ska köpare välja rätt modell?
- Vad bör man tänka på vid installationen?
- Vanliga frågor
- Hur kan du begära en skräddarsydd lösning?

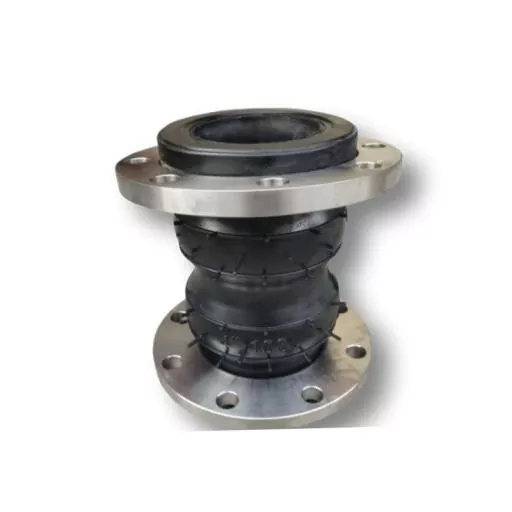

Vad är en dubbelsfärisk gummiexpansionsfog?
En dubbelsfärisk gummiexpansionsfog är en flexibel rörledningsanslutningskomponent som består av två sfäriska gummisektioner. Dess primära syfte är att ta emot rörelser och minska överföringen av vibrationer mellan utrustning och anslutna rör.
Till skillnad från styva röranslutningar kan den flexibla gummistrukturen reagera på axiell, lateral och vinkelrörelse. Detta gör fogen särskilt användbar kring roterande eller fram- och återgående utrustning där vibrationer och tryckfluktuationer kan lägga ytterligare påfrestningar på rörledningar.
Dubbelsfärskonfigurationen är särskilt användbar när ett rörsystem kräver större flexibilitet och vibrationsdämpning än vad en konventionell enkelsfärisk koppling kan ge. Den sfäriska geometrin fördelar rörelse genom den flexibla gummikroppen snarare än att koncentrera all rörelse vid en stel anslutningspunkt.
För köpare som jämför gummiexpansionsfogar, bör dubbelsfärdesignen utvärderas enligt driftstryck, temperatur, media, rörelsekrav, flänskonfiguration och installationsförhållanden.
Varför är det viktigt i industriella rörsystem?
Industriella rörledningar utsätts sällan för helt statiska förhållanden. Pumpar startar och stannar, kompressorer genererar mekaniska vibrationer, vätskor skapar tryckfluktuationer och temperaturförändringar gör att anslutna komponenter expanderar eller drar ihop sig.
Utan tillräcklig flexibilitet kan dessa dynamiska krafter överföras direkt till rör, flänsar, ventiler, pumpar och annan utrustning. Över tid kan upprepad belastning bidra till utmattning, anslutningsspänning, läckage eller för tidigt slitage av komponenter.
En flexibel expansionsfog hjälper till att isolera dessa effekter. Dess gummikropp ger en kontrollerad rörelsezon mellan styva rörsektioner, medan förstärkningsskikt stödjer strukturen under arbetsbelastning.
- Absorberar utrustningsgenererade vibrationer.
- Kompenserar för rörledningsrörelse.
- Hjälper till att minska stresskoncentrationen kring anslutningar.
- Passar termisk rörelse och installationstoleranser.
- Stöder stabilare drift av dynamiska rörsystem.
- Hjälper till att skydda ansluten utrustning från överdriven vibrationsöverföring.
Hur är fogen uppbyggd?
Prestandan hos en flexibel expansionsfog beror mycket på dess geometri, gummiblandning, förstärkningsstruktur och anslutningsdesign. En typisk förstärkt dubbelsfärskonfiguration kombinerar flera funktionella lager.
Dubbelsfärisk gummikropp
Geometrin med två sfärer skapar en flexibel arbetssektion som kan hantera rörelser i flera riktningar. Den böjda strukturen tillåter också deformation utan att förlita sig på en helt styv anslutning.
Flerlagers tygförstärkning
Tygförstärkning är inbyggd i gummikroppen för att förbättra tryckhållfastheten och utmattningshållfastheten. Armeringsstrukturen väljs enligt den erforderliga tryckklassen och tillämpningsförhållandena.
Mesh skydd i rostfritt stål
Ett externt nätskikt av rostfritt stål kan ge ytterligare mekaniskt skydd och strukturellt stöd. Det är särskilt värdefullt i miljöer där expansionsfogen utsätts för dynamiska belastningar och upprepade vibrationer.
Flänsad anslutning
Flänsade ändar ger en praktisk metod för att ansluta den flexibla skarven till befintliga rör. Korrekta flänsdimensioner, bultmönster, val av packning och inriktning är viktiga för att bibehålla tätningsprestanda.
Vilka är de huvudsakliga prestandafördelarna?
Värdet av en dubbelsfärisk gummiexpansionsfog sträcker sig bortom enkel rörledningsflexibilitet. Dess konstruktion tar itu med flera vanliga utmaningar som man stöter på i industriella rörsystem.
| Prestandafunktion | Ingenjörsfördel | Typiskt krav |
|---|---|---|
| Dubbelsfärsgeometri | Ger ökad flexibilitet och rörelseabsorption | Dynamiska rörsystem |
| Tygförstärkning | Förbättrar tryckmotstånd och utmattningshållbarhet | Trycksatta rörledningar |
| Mesh i rostfritt stål | Ger extra mekaniskt skydd | Högvibrerande miljöer |
| Gummiflexibilitet | Minskar vibrationsöverföringen | Pumpar och kompressorer |
| Flänsad anslutning | Stöder stabil installation och tätning | Industriella rörnät |
| Anpassade gummiblandningar | Tillåter anpassning till olika media och temperaturer | Specialiserade applikationer |
Dessa egenskaper gör produkten lämplig för applikationer där ett konventionellt styvt kontaktdon kanske inte ger tillräcklig flexibilitet eller vibrationsisolering.
Vilka tekniska specifikationer bör köpare kontrollera?
Att välja en flexibel skarv bör börja med faktiska driftsförhållanden snarare än att bara välja en nominell rördiameter. Följande specifikationer är särskilt viktiga vid utvärdering av en dubbelsfärisk design.
| Specifikation | Tillgängligt / Typiskt sortiment |
|---|---|
| Strukturera | Dubbel sfärisk gummikropp + tygförstärkning + rostfritt stålnät |
| Gummimaterial | EPDM, NBR, Neopren, skräddarsydda föreningar |
| Förstärkning | Flerskiktstyg och rostfritt ståltrådsnät |
| Arbetstryck | PN10 / PN16 / PN25, beroende på struktur |
| Temperaturområde | -20°C till +120°C; specialföreningar upp till +150°C |
| Rörelse | Axial-, lateral- och vinkelkompensation |
| Nominell storlek | DN32–DN600; större storlekar tillgängliga genom anpassning |
| Förbindelse | Flänsade eller specialtillverkade beslag |
| Kompatibla media | Vatten, luft, olja, milda kemikalier och industrivätskor |
Faktiskt urval bör alltid baseras på den kompletta systemdesignen. Tryck, temperatur, vätskesammansättning, rörelseamplitud, flänsdimensioner och installationsmiljö bör bekräftas före produktion.
Var kan den användas?
En flexibel dubbelsfärisk anslutning är särskilt relevant för rörsystem där vibrationer, rörelser eller mekanisk påfrestning inte helt kan elimineras.
Pump- och kompressorsystem
Pumpar och kompressorer är vanliga källor till mekanisk vibration. Att installera en flexibel skarv nära utrustningen kan hjälpa till att begränsa överföringen av vibrationer till den anslutna rörledningen.
Vatten- och vätskeledningar
Vattenbehandling, industriell vattencirkulation och allmänna vätsketransportsystem kan använda gummiexpansionsfogar för att ta emot rörelser samtidigt som flexibla anslutningar bibehålls.
Industriella processlinjer
System som transporterar kompatibla oljor, luft, milda kemikalier och andra industriella vätskor kan använda olika gummiblandningar beroende på vilken mediaresistens som krävs.
Komplexa rörledningslayouter
Där flera rörsektioner, utrustningsanslutningar och strukturella toleranser skapar uppriktningsutmaningar, kan en korrekt vald flexibel skarv ge ytterligare rörelsekapacitet.
Hur ska köpare välja rätt modell?
Upphandlingsteam bör tillhandahålla detaljerad driftinformation när de begär en offert. Detta gör det möjligt för tillverkaren att matcha gummiblandningen, armeringen, storleken, tryckklassificeringen och anslutningskonfigurationen till den faktiska applikationen.
- Bekräfta rördiameter:Identifiera erforderlig DN eller nominell rörstorlek.
- Kontrollera drifttrycket:Välj en tryckklass som är lämplig för normala och övergående driftförhållanden.
- Identifiera driftstemperatur:Tänk på både normal temperatur och potentiell topptemperatur.
- Ange mediet:Vatten, olja, luft, kemikalier och andra vätskor kan kräva olika gummiblandningar.
- Mät rörelse:Bestäm förväntad axiell, lateral och vinkelrörelse.
- Bekräfta flänsdimensioner:Bulthålsmönster och anslutningsdimensioner måste matcha rörledningen.
- Tänk på installationsmiljön:Exponering utomhus, vibrationsintensitet och omgivande utrustning kan påverka den slutliga konfigurationen.
Att tillhandahålla dessa detaljer tidigt kan minska specifikationsfel och göra OEM-anpassning mer effektiv.
Vad bör man tänka på vid installationen?
Även en korrekt konstruerad expansionsfog kräver korrekt installation. Den flexibla kroppen bör inte behandlas som en ersättning för korrekt rörstöd eller inriktning.
- Kontrollera flänsens inriktning innan du drar åt bultarna.
- Använd kompatibla packningar och korrekt specificerade fästelement.
- Undvik överdriven sträckning, kompression eller vridning under installationen.
- Se till att intilliggande rör är ordentligt stödda.
- Förhindra att vassa föremål eller externa komponenter skadar gummikroppen.
- Verifiera att driftrörelsen förblir inom det designade kompensationsområdet.
- Inspektera skarven med jämna mellanrum för synligt slitage, sprickor, deformation eller anslutningsproblem.
Korrekt installation hjälper fogen att fungera enligt dess avsedda design och kan minska onödig mekanisk belastning på det flexibla elementet.
Vanliga frågor
1. Vilken är den största fördelen med en dubbelsfärisk gummiförband?
Den huvudsakliga funktionella fördelen är dess förmåga att ge ökad rörelseabsorption och vibrationsisolering genom en dubbelsfärisk flexibel struktur.
2. Vilka material finns tillgängliga för gummikroppen?
Vanliga materialalternativ inkluderar EPDM, NBR och Neopren. Skräddarsydda gummiblandningar kan också övervägas när arbetsmediet eller temperaturen kräver en specifik formulering.
3. Vilka tryckklasser finns tillgängliga?
Beroende på struktur och applikationskrav kan konfigurationer utformas för PN10, PN16 eller PN25 arbetstrycksklasser.
4. Vilka storlekar kan anpassas?
Det refererade produktsortimentet täcker DN32 till DN600, medan större storlekar kan övervägas enligt projektkrav och tekniska specifikationer.
5. Kan den användas nära pumpar och kompressorer?
Ja. Pumpar och kompressorer är typiska installationsplatser eftersom dessa maskiner kan generera vibrationer och dynamiska belastningar som måste isoleras från anslutna rörledningar.
6. Kan anslutningstypen anpassas?
Ja. Flänsanslutningar finns tillgängliga och specialtillverkade kopplingar kan utvecklas enligt rörledningskonfigurationen och projektkraven.
Hur kan du begära en skräddarsydd lösning?
För industriella köpare är valet av rätt flexibla led en kombination av produktspecifikationer och systemteknik. JIDONGDA tillhandahåller skräddarsydda gummiexpansionsfoglösningar som täcker olika diametrar, gummiblandningar, förstärkningsstrukturer, tryckkrav och anslutningskonfigurationer. När du begär en offert, ange rörstorlek, driftstryck, temperatur, media, rörelsekrav, flänsdimensioner och applikationsmiljö när det är möjligt. Dessa detaljer gör det möjligt för tillverkaren att utvärdera lämplig konfiguration mer exakt.
Om du skaffar en pålitlig flexibel anslutning för en pump, kompressor, vattenledning, industriellt processsystem eller annan krävande tillämpning,kontakta ossför att diskutera dina driftsförhållanden, anpassningskrav, tekniska specifikationer och bulkorderbehov med JIDONGDA.
