Hur kan en kraftig flänsad gummislang med stor diameter förbättra tillförlitligheten i krävande industriella tillämpningar

JIDONGDAtillhandahållerKraftig, flänsad gummislang med stor diameterför krävande industriella transportapplikationer, inklusive gruvdrift, sand- och grushantering, avfallstransport och system för tung utrustning. Med en förstärkt struktur, slitstarka gummialternativ och konfigurerbara flänsanslutningar, hjälper den ingenjörer att bygga vätske- och slamöverföringssystem som är anpassade för utmanande driftsförhållanden.

En slang med stor borrning måste göra mer än att flytta material från en punkt till en annan. I tunga arbeten kan slipande partiklar, fluktuerande tryck, vibrationer och mekaniska belastningar påskynda slitaget och öka underhållskraven. Att välja rättKraftig, flänsad gummislang med stor diameterkräver utvärdering av det transporterade mediet, innerdiameter, förstärkningsstruktur, arbetstryck, vakuumkrav, temperatur och flänsdimensioner tillsammans. Denna guide förklarar hur dessa slangar fungerar, var de används, hur man väljer lämpliga specifikationer och vilka underhållsmetoder som hjälper till att stödja en pålitlig drift. Den beskriver också de tekniska detaljerna som köpare bör bekräfta med en tillverkare innan de gör en beställning.

Innehållsförteckning

1. Varför behöver tunga industrisystem specialiserade gummislangar?
2. Hur är en kraftig flänsad gummislang konstruerad?
3. Vilka är de viktigaste fördelarna med en flänsad slang med stor diameter?
4. Vilka industrier använder kraftiga flänsade gummislangar?
5. Hur väljer du rätt slangspecifikationer?
6. Hur jämförs viktiga urvalsfaktorer?
7. Hur kan installation och underhåll förbättra livslängden?
8. Vanliga frågor
9. Hur hittar du en lämplig slanglösning?

Varför behöver tunga industrisystem specialiserade gummislangar?

Industriella transportsystem fungerar ofta under förhållanden som snabbt exponerar begränsningarna hos vanliga slangar. När en rörledning transporterar mineralslam, sand, grus eller avfall, kommer fasta partiklar upprepade gånger i kontakt med innerväggen. Med tiden kan denna nötning minska väggtjockleken, försvaga slangstrukturen och öka risken för läckage.

Andra utmaningar inkluderar tryckfluktuationer, utrustningsvibrationer, begränsat installationsutrymme och rörelse mellan anslutna komponenter. I sugapplikationer introducerar undertryck en annan viktig faktor: slangen måste ha en lämplig struktur för att motstå kollaps under de specificerade vakuumförhållandena.

A Kraftig, flänsad gummislang med stor diameterhanterar dessa utmaningar genom applikationsspecifikt materialval, förstärkning och ändanslutningar. Dess stora hål kan rymma materialöverföring i stora volymer, medan flänsarrangemanget ger ett definierat gränssnitt med kompatibla rörledningar och utrustning.

Men en kraftig beteckning betyder inte automatiskt att varje slang kan motstå alla tryck, temperaturer eller slipmedel. Korrekt tekniskt val är avgörande för säker och pålitlig prestanda.

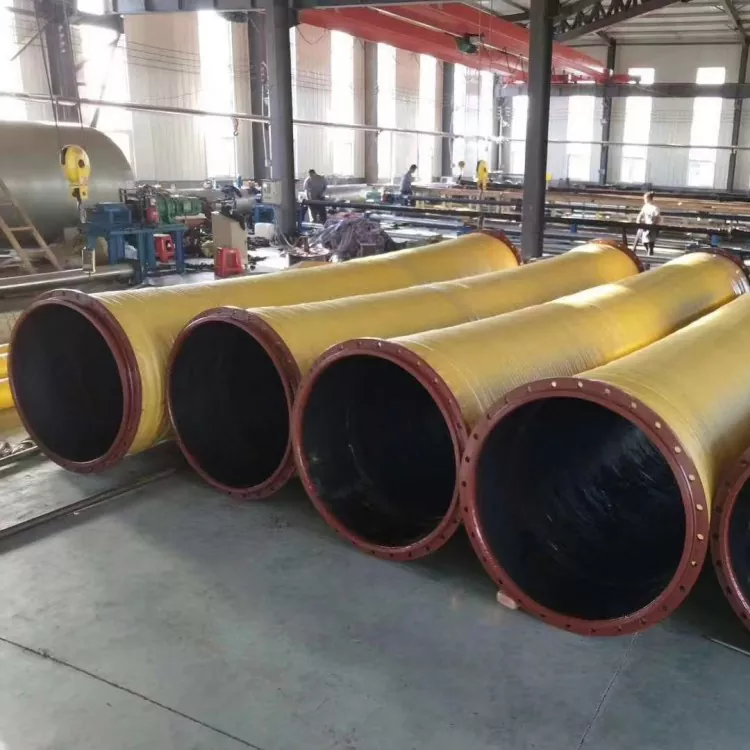

Hur är en kraftig flänsad gummislang konstruerad?

Slangens prestanda beror på samverkan mellan flera strukturella komponenter. Varje lager har olika funktioner och den slutliga konfigurationen bör återspegla den faktiska driftsmiljön.

1. Inre gummilager

Innerröret kommer i direkt kontakt med det transporterade mediet. För slipande material som sand, mineraluppslamning och avfall bör gummiblandningen väljas efter partikelstorlek, koncentration, flödesegenskaper och förväntat slitage.

Materialkompatibilitet spelar också roll. En blandning som är lämplig för vatten kanske inte är lämplig för olja, aggressiva kemikalier eller högtemperaturservice. Köpare bör bekräfta det rekommenderade fodermaterialet med tillverkaren snarare än att anta att en gummiformulering passar varje applikation.

2. Förstärkningslager

Armering ger den strukturella styrka som behövs för att motstå de specificerade driftsförhållandena. Beroende på applikationen kan konstruktionen innehålla flera lager av kordväv eller andra förstärkningsmaterial.

Där sug eller undertryck är inblandat kan spiralståltråd eller annan lämplig bärande struktur krävas. Armeringsdesignen bör anpassas till arbetstryck, vakuumtryck, slanglängd, böjningsförhållanden och mekaniska belastningar.

3. Yttre gummikåpa

Det yttre höljet hjälper till att skydda förstärkningen från miljöexponering, ytnötning och mekanisk skada. Dess formulering bör återspegla installationsförhållanden, inklusive kontakt med omgivande utrustning, exponering för väder och potentiell kontakt med oljor eller andra ämnen.

4. Flänsanslutningar

Flänsar skapar den mekaniska anslutningen mellan slangen och den angränsande rörledningen eller utrustningen. Deras dimensioner, material, bulthålsarrangemang och tätningsytor måste matcha det passande gränssnittet.

Beroende på projektkrav kan flänskonfigurationer specificeras enligt GB, DIN, ANSI, JIS, ASME eller kundritningar, med förbehåll för teknisk bekräftelse. Korrekt inriktning och kompatibla tätningskomponenter är avgörande för att minska läckage och undvika onödig påfrestning på anslutningen.

Vilka är de viktigaste fördelarna med en flänsad slang med stor diameter?

När den är korrekt specificerad kan en kraftig gummislang erbjuda flera praktiska fördelar för industriella transportsystem.

• Högvolymstransport:En stor inre diameter stöder förflyttning av betydande mängder vätska eller lämpliga fast-vätskeblandningar.
• Applikationsspecifik nötningsbeständighet:En lämpligt utvald inre gummiblandning hjälper till att hantera slitage orsakat av slipande partiklar.
• Förstärkt konstruktion:En lämplig förstärkningskonstruktion stöder det erforderliga trycket och de mekaniska driftsförhållandena.
• Flexibel rörledningsanslutning:Gummikonstruktionen kan ta emot vissa installationsrörelser och vibrationer när slangen är korrekt utformad och installerad.
• Konfigurerbara flänsgränssnitt:Anslutningsmått och flänsarrangemang kan specificeras för att matcha kompatibel utrustning.
• Projektbaserad anpassning:Diameter, längd, tryckkrav, material och anslutningsdetaljer kan granskas enligt individuella projektbehov.

Dessa fördelar beror på korrekt konstruktion, tillverkningskvalitet och installation. En slang som är felaktigt dimensionerad eller används utanför dess nominella förhållanden kan drabbas av för tidigt fel även om dess allmänna konstruktion är avsedd för tung service.

Vilka industrier använder kraftiga flänsade gummislangar?

Kombinationen av ett stort hål, förstärkt konstruktion och konfigurerbara anslutningar gör denna slangkategori användbar inom flera industrisektorer.

Gruvdrift och mineralbearbetning

Gruvdrift kan använda stora slangar för att överföra mineralslam, malmslurry och andra slipmedelsblandningar. Att välja foder kräver uppmärksamhet på partikelegenskaper, koncentration, flödeshastighet och slitage.

Hantering av sand, grus och avfall

Sand- och grusoperationer flyttar ofta blandningar som innehåller hårda partiklar som kan orsaka betydande inre nötning. En korrekt vald slang kan ge en flexibel anslutning mellan kompatibel transportutrustning och rörledningssektioner.

Hamnar och muddringsprojekt

Hamnkonstruktion och muddringsoperationer kan kräva storvolymsöverföring av vatten, sediment och lämpliga slurryblandningar. Beroende på installationen måste slangen utvärderas för sugförhållanden, rörelser, tryckfluktuationer och miljöexponering.

Stål och tung tillverkning

Stålverk och andra tunga industrianläggningar kan använda gummislangar i utvalda industriella vatten-, flytgödsel- och materialhanteringssystem. Medium kompatibilitet, temperaturgränser och driftstryck måste kontrolleras för varje service.

Stora pumpar och teknisk utrustning

Stora pumpenheter och tekniska system kan dra nytta av flexibla slanganslutningar där utrustningens rörelser eller vibrationer måste beaktas. Slangen ska installeras inom sin tillåtna böjradie och ska inte användas för att kompensera för felaktigt inriktade eller ostödda rörledningar.

Hur väljer du rätt slangspecifikationer?

Att välja en slang enbart efter diameter eller inköpspris kan leda till kompatibilitetsproblem och onödiga utbyteskostnader. En systematisk bedömning hjälper köpare att identifiera en lämplig konfiguration innan produktionen påbörjas.

Steg 1: Identifiera det förmedlade mediet

Beskriv materialet i detalj. För slurry, tillhandahåll den fasta sammansättningen, partikelstorleken, koncentrationen och eventuella ovanliga flödesegenskaper. För vätskor, identifiera den kemiska sammansättningen och temperaturen. Dessa detaljer hjälper till att avgöra om det föreslagna innergummit är lämpligt.

Steg 2: Bekräfta drifttryck och vakuum

Ange normalt och maximalt arbetstryck, tryckfluktuationer och om systemet arbetar under sug. För vakuumservice, tillhandahåll erforderligt undertryck och driftsförhållanden. Arbetstryck och vakuummotstånd är separata designöverväganden och bör verifieras oberoende.

Steg 3: Bestäm diameter och längd

Bekräfta erforderlig innerdiameter, total längd, anslutningsarrangemang och installationsutrymme. Konstruktionen bör ta hänsyn till flödeskrav, utrustningsgränssnitt och tillåtna böjningsförhållanden.

Steg 4: Matcha flänsstandarden

Tillhandahåll den erforderliga flänsstandarden eller en komplett teknisk ritning. Kontrollera flänsens ytterdiameter, tjocklek, bulthålsmängd, bulthålsdiameter, bultcirkeldimensioner och tätningsyta. Enbart nominell diameter är otillräcklig för att garantera kompatibilitet.

Steg 5: Definiera inspektionskrav

Innan du beställer, kom överens om inspektionens omfattning och tillämpliga acceptanskriterier. Beroende på projektet kan detta inkludera dimensionskontroller, flänsinspektion, utseende, hårdhet, gummiprestanda, tryckprovning eller vakuumtestning.

Testmetoder, provkrav och acceptansgränser bör bekräftas skriftligen. Utgå inte från att varje besiktning ingår som standard i varje beställning.

Hur jämförs viktiga urvalsfaktorer?

Följande tabell sammanfattar de viktigaste tekniska övervägandena för olika transportmiljöer. Dessa är urvalsriktlinjer snarare än garanterade produktbetyg.

För en skräddarsydd rekommendation, lämna dessa detaljer till tillverkaren tillsammans med ritningar, installationsfotografier eller befintliga slangspecifikationer där sådana finns.

Hur kan installation och underhåll förbättra livslängden?

Även en väldesignad slang kräver korrekt installation och rutininspektion. Underhåll är särskilt viktigt i applikationer som involverar abrasiva medier, tryckcykler och vibrationer av tung utrustning.

Installation bästa praxis

• Kontrollera att flänsdimensionerna och tätningsytorna matchar den anslutna utrustningen.
• Rikta in det angränsande röret innan du drar åt flänsbultarna.
• Använd kompatibla packningar och följ den specificerade bultåtdragningsproceduren.
• Undvik att vrida slangen under installationen eller tvinga in den i en böj hårdare än tillverkarens tillåtna minimiradie.
• Ge lämpligt stöd för tunga slangar och anslutna rör.
• Håll slangen borta från vassa kanter, överdriven extern belastning och skadliga värmekällor.
• Bekräfta att hela monteringen är lämplig för det faktiska trycket, temperaturen och det transporterade mediet före idrifttagning.

Rutininspektionschecklista

• Inspektera innerfodret där åtkomst eller inspektionsmetoder tillåter.
• Kontrollera det yttre höljet för sprickor, skärsår, synlig förstärkning och onormalt slitage.
• Leta efter utbuktning, deformation, veck eller tecken på strukturella skador.
• Inspektera flänsanslutningar för läckage, lossade fästelement och skadade tätningsytor.
• Registrera driftstryck, temperatur och eventuella förändringar i det transporterade materialet.
• Byt ut skadade enheter enligt gällande säkerhetsprocedurer och tillverkarens riktlinjer.

Inspektionsfrekvensen bör återspegla driftens svårighetsgrad, servicehistorik och konsekvenserna av fel. Om mediet, trycket, vakuumförhållandena eller installationslayouten ändras, omvärdera slangspecifikationen istället för att anta att den befintliga monteringen fortfarande är lämplig.

Vanliga frågor

1. Vad används en kraftig flänsad gummislang med stor diameter till?

Den är designad för krävande transportapplikationer som kan involvera stora flödesvolymer, slipande media eller anslutningar av tung utrustning. Typiska applikationer inkluderar gruvslam, sand- och grushantering, avfallstransport, utvalda hamnoperationer och industriella transportsystem.

2. Kan denna slang användas för avfallstransport?

Ja, en lämplig konfiguration kan övervägas för avfallstransport. Tillverkaren bör utvärdera partikelstorlek, koncentration av fasta partiklar, flödeshastighet, tryck, temperatur och förväntat slitage innan man bekräftar lämplig slangstruktur och foder.

3. Innebär kraftig konstruktion alltid ett högre tryck?

Nej. Heavy-duty hänvisar i allmänhet till en konfiguration utformad för krävande serviceförhållanden, men den skapar inte automatiskt ett högre arbetstryck. Det nominella trycket beror på hela slangkonstruktionen och dess specificerade driftsförhållanden.

4. Kan flänsdimensioner anpassas?

Flänskonfigurationer kan granskas mot erkända standarder eller kundritningar, med förbehåll för teknisk bekräftelse. Köpare bör tillhandahålla fullständiga anslutningsmått, inklusive bultmönster, flänstjocklek och krav på tätningsyta.

5. Kan slangen användas i sugapplikationer?

Potentiellt, förutsatt att den valda konstruktionen är specifikt lämplig för det erforderliga undertrycket. Nödvändig vakuumklassning och eventuell stödjande förstärkning bör bekräftas före användning. En utloppsklassad slang bör inte automatiskt anses lämplig för sugservice.

6. Vilken information ska köpare lämna när de begär en offert?

Ange erforderlig innerdiameter, slanglängd, transportmedium, arbetstryck, vakuumkrav om tillämpligt, temperaturområde, flänsstandard, installationsförhållanden, beställningskvantitet och inspektionskrav. Ritningar och fotografier kan hjälpa till att klargöra ovanliga anslutnings- eller installationsbehov.

Hur hittar du en lämplig slanglösning?

Att välja rättKraftig, flänsad gummislang med stor diameterinvolverar balansering av flödeskapacitet, nötningsbeständighet, förstärknings-, tryck- och vakuumkrav, flänskompatibilitet och underhållsöverväganden. En noggrant specificerad slang kan hjälpa till att minska slitage som kan undvikas, förenkla utrustningsanslutningar och stödja mer pålitliga industriella transporter.

JIDONGDA erbjuder applikationsorienterad slangkonfiguration och anpassning baserat på projektkrav. Oavsett om ditt system hanterar mineralslam, sand, grus, avfall eller andra kompatibla media, dela dina tekniska specifikationer och driftsförhållanden med ingenjörsteamet.Kontakta ossidag för att diskutera din ansökan, begära en skräddarsydd offert och identifiera en lämplig slangkonfiguration för din utrustning och dina projektbehov.
