Hur kan en trådförstärkt, flänsad gummislang med stor diameter förbättra effektiviteten vid överföring av tunga material

JIDONGDAtillhandahållerTrådförstärkt, flänsad gummislang med stor diameterför krävande industriella sug- och utloppsapplikationer där strukturell stabilitet, tillförlitliga anslutningar och materialöverföring med stora volymer är avgörande. Designad för att transportera vatten, slam, lera, sand och kompatibla mineralmaterial, kombinerar den här flexibla slangen en gummistruktur i flera lager, spiralförstärkning av ståltråd och anpassningsbara flänsanslutningar för att möta de praktiska utmaningarna med gruvdrift, muddring och industriella pumpsystem.

En trådförstärkt flänsad gummislang med stor diameter är utformad för att bibehålla sin form under sugoperationer samtidigt som den stödjer tryckkraven i utloppsapplikationer. Dess spiralformade ståltrådsförstärkning hjälper till att motstå inåtriktad deformation under negativt tryck, medan gummiskikten skyddar slangen och rymmer olika transporterade medier. Flänsade ändar förenklar integrationen med pumpar, muddringsutrustning och fasta rörledningar. Den här guiden förklarar slangstrukturen, arbetsprincipen, industriella tillämpningar, urvalskriterier och underhållspraxis för att hjälpa ingenjörsteam att specificera en lämplig lösning för sina driftsförhållanden.

Innehållsförteckning

1. Vad är en trådförstärkt, flänsad gummislang med stor diameter?
2. Hur fungerar dess förstärkta struktur?
3. Vilka är de huvudsakliga prestandafördelarna?
4. Vilka branscher drar nytta av denna slang?
5. Hur jämför den med andra slangtyper?
6. Hur väljer du rätt slang?
7. Vad spelar installations- och underhållsrutiner för roll?
8. Vanliga frågor
9. Slutsats och produktförfrågan

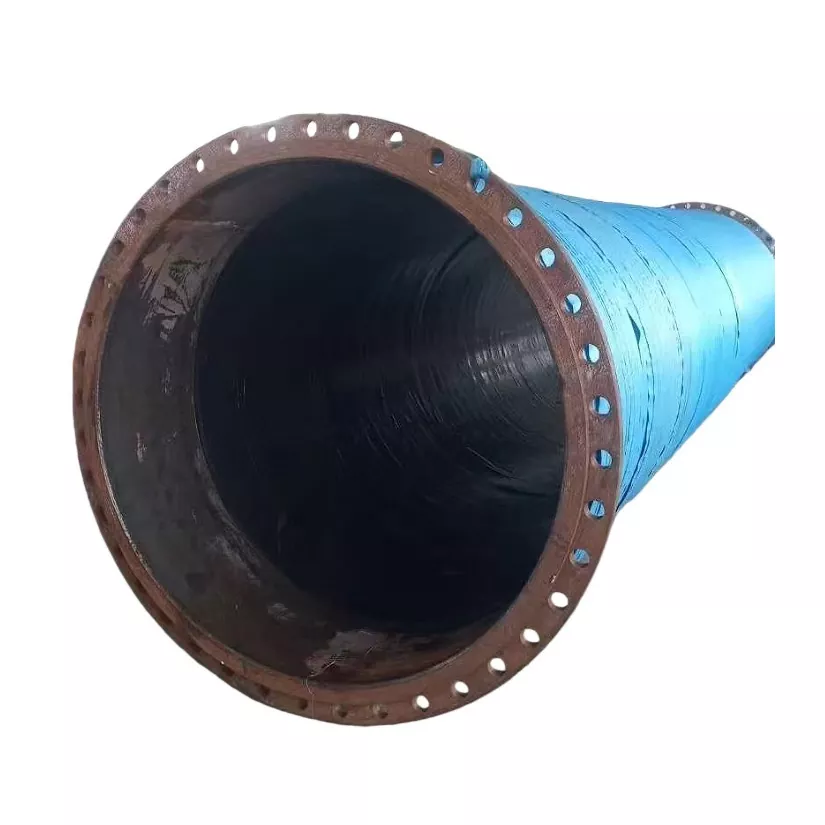

Vad är en trådförstärkt, flänsad gummislang med stor diameter?

En trådförstärkt flänsad gummislang med stor diameter är en flexibel rörledningskomponent konstruerad för att förflytta betydande volymer vätskor och kompatibla fast-vätskeblandningar. Det är särskilt användbart när konventionella styva rör är svåra att installera, utrustning kräver flexibla anslutningar eller rörledningen måste fungera under både sug- och utloppsförhållanden.

Den avgörande egenskapen är den spiralformade ståltråden inbäddad i slangväggen. Till skillnad från en gummislang som endast förlitar sig på sin elastomerkropp och textilförstärkning, ger denna konstruktion ett perifert stöd för att hjälpa slangen att motstå yttre tryck under vakuumdrift.

JIDONGDA utvecklar denna slang för tillämpningar som involverar:

• Vattenöverföring och industriell vätskehantering.
• Transport av slam, lera, sand och mineralmaterial.
• Muddring och sedimentborttagningssystem.
• Gruvdrift och aggregatbearbetningsverksamhet.
• Flexibla kopplingar mellan pumpar, utrustning och rörledningar.

För köpare som utvärderar olika konfigurationer ger produktsidan för JIDONGDA trådförstärkt slang en utgångspunkt för att se över produktstrukturen och anpassningsmöjligheter.

Hur fungerar dess förstärkta struktur?

Prestandan hos en industrislang med stor diameter beror på den samordnade funktionen hos dess gummiblandningar, förstärkningsskikt, ståltrådsstruktur och ändanslutningar. Varje komponent möter olika driftkrav.

1. Inre gummilager

Innerröret kommer i direkt kontakt med det transporterade materialet. Dess förening bör väljas i enlighet med mediets kemiska egenskaper, partikelegenskaper och driftstemperatur. För slipande slam eller sand kan en lämpligt formulerad slitstark gummiblandning hjälpa till att minska inre erosion och för tidigt fel.

2. Höghållfasta förstärkningslager

Tyg eller andra specificerade förstärkningsskikt ger ytterligare strukturell styrka och hjälper slangen att motstå inre tryck under tömning. Deras arrangemang och specifikationer bör motsvara det avsedda arbetstrycket och driftsförhållandena.

3. Spiral ståltrådsförstärkning

Den inbäddade ståltråden bildar en stödjande ram runt slangens omkrets. Under sug kan yttre atmosfärstryck trycka en otillräckligt stödd slang inåt. Spiralförstärkningen hjälper till att bevara den inre flödespassagen och minskar risken för tillplattning eller kollaps.

4. Skyddande yttre gummikåpa

Det yttre lagret hjälper till att skydda slangen mot yttre nötning, stötar, väderexponering och mekanisk skada. Lämplig täckmassa beror på installationsmiljön och förväntad exponering.

5. Anslutningar med flänsar

Flänsade ändar gör att slangen kan anslutas till kompatibla pumpar, muddringsutrustning och fasta rörledningssektioner. JIDONGDA kan konfigurera flänsdimensioner och anslutningsarrangemang enligt tillämpliga standarder eller kundritningar, med förbehåll för teknisk bekräftelse.

Vilka är de huvudsakliga prestandafördelarna?

Förbättrad stabilitet under negativt tryck

Vakuummotstånd är ett viktigt skäl till att specificera en trådförstärkt gummislang med stor diameter. Spiral ståltråd hjälper till att bibehålla slangens tvärsnitt under sugning, vilket stöder ett stabilare materialflöde. Faktisk vakuumprestanda beror på trådavstånd, slangdiameter, förstärkningsdesign, längd, böjningsförhållanden och arbetstryck.

Stöd för sug- och utloppsoperationer

Många industriella överföringssystem kräver en slang för att hantera negativt tryck under sug och positivt tryck under tömning. En korrekt specificerad konstruktion adresserar båda förhållandena genom sitt kombinerade förstärkningssystem. Köpare bör verifiera de nominella gränserna för varje driftläge snarare än att anta att lämplighet för det ena garanterar lämplighet för det andra.

Materialöverföring med hög volym

En stor inre diameter kan ta emot betydande flöden när slangen är rätt dimensionerad för pumpen och systemet. Val av lämplig diameter hjälper till att balansera flödeskrav, hastighet, tryckförlust och egenskaperna hos det transporterade materialet.

Flexibel utrustningsintegration

Gummikonstruktionen rymmer rörelse och hjälper till att ansluta utrustning som kanske inte passar perfekt med en stel rörledning. Flänsförsedda anslutningar ger också ett praktiskt gränssnitt för installation, inspektion och utbyte när de är designade för den matchande utrustningen.

Projektspecifik konfiguration

Slangdiameter, längd, gummiblandning, förstärkningsstruktur och flänskonfiguration kan övervägas tillsammans. Detta gör att slangenheten kan återspegla de faktiska driftsförhållandena istället för att förlita sig på en generisk specifikation.

Vilka branscher drar nytta av denna slang?

Gruvdrift och mineralbearbetning

Gruvdrift flyttar ofta slipande slam, avfallsavfall och mineralhaltiga blandningar mellan bearbetningsutrustning och avsedda lagringsområden. En lämplig slang kombinerar en kompatibel inre gummiblandning med förstärkning utformad för förväntade tryck- och vakuumförhållanden.

Muddring och avlägsnande av sediment

Muddringssystem transporterar sand, silt, lera och sediment genom sug- och utloppsrörledningar. Flexibla flänsade slangar kan ansluta pumpar och muddringsutrustning samtidigt som installationsrörelser tas emot. Slangen måste väljas för den faktiska koncentrationen av fasta ämnen, partikelstorlek, flödesförhållanden och marin- eller sötvattenmiljö.

Sand och grushantering

Aggregatutvinning och bearbetning kan kräva överföring av vatten blandat med sand eller grus. Nötningsbeständighet och lämplig flödeshastighet är särskilt viktiga eftersom grova partiklar kan påskynda slitaget på slangbeklädnaden, böjar och anslutningsområden.

Industriella pumpsystem

Stora pumpar kan kräva flexibla sug- och utloppsanslutningar för att anpassa utrustningens rörelser, förenkla installationen eller isolera vissa vibrationer. Slangens tryck- och vakuumvärden måste matcha pumpens driftsområde, inklusive start- och avstängningsförhållanden.

Hamnar och marinteknik

Hamnverksamhet och marina projekt kan använda stora slangar för materialöverföring och rörledningsanslutningar. För dessa miljöer bör köpare också utvärdera extern exponering, flänskorrosionsskydd, hantering av laster och eventuella projektspecifika marina krav.

Hur jämför den med andra slangtyper?

Olika slangkonstruktioner tjänar olika syften. Det bästa valet beror på flödesriktning, tryckförhållanden, transporterat medium och erforderligt anslutningsarrangemang.

Jämförelsen är generell snarare än en ersättning för modellspecifika data. Konstruktionsdetaljer varierar mellan tillverkare, och ingen slangtyp bör antas överträffa en annan under alla förhållanden.

För relaterade krav, utforska JIDONGDA:s muddringsflänsade gummislangar med stor diameter och sug- och utloppsgummislangkategorier med stor diameter där sådana finns.

Hur väljer du rätt slang?

Innan man köper en trådförstärkt gummislang med flänsar med stor diameter, bör ingenjörs- och inköpsteam definiera den faktiska plikten snarare än att välja en produkt enbart utifrån nominell diameter.

1. Identifiera det transporterade mediet

Ange om slangen ska bära rent vatten, avloppsvatten, lera, sand, mineralslam eller annat material. Inkludera kemisk sammansättning, partikelstorlek, fastämneskoncentration och temperatur. Dessa detaljer vägleder valet av inre gummiblandning och nötningsskydd.

2. Bekräfta diameter- och flödeskrav

Bestäm den erforderliga inre diametern från målflödet, tillåtet tryckförlust, pumpegenskaper och materialtransportkrav. En överdimensionerad eller underdimensionerad slang kan skapa systemineffektivitet eller driftsproblem.

3. Upprätta tryck- och vakuumgränser

Tillhandahåll normalt arbetstryck, maximalt förväntat tryck, sugvakuum och eventuella övergående förhållanden. Begär dokumenterade betyg för den föreslagna konfigurationen. Arbetstrycket och vakuumklassificeringen bör inte enbart härledas från utseende eller trådförstärkning.

4. Ange längd och rutt

Mät den erforderliga installerade längden och identifiera böjar, rörelser och anslutningspositioner. Respektera tillverkarens minsta böjradie och undvik dragning som orsakar veck, vridning, överdriven spänning eller koncentrerad belastning på flänsarna.

5. Matcha flänsstandarden

Bekräfta tillämplig flänsstandard, nominell storlek, tryckklass, bulthålsmönster, beläggning, material och tätningsarrangemang. Potentiella standarder inkluderar GB, DIN, ANSI, JIS och ASME, men kompatibiliteten måste kontrolleras mot den exakta matchningsutrustningen och projektkraven.

6. Utvärdera servicevillkoren

Tänk på exponering utomhus, fukt, nötning, stötar, korrosion, driftscykler och förväntat underhåll. En tekniskt kompatibel slang med olämpligt yttre skydd eller felaktigt anslutningsarrangemang kan fortfarande ha en kort livslängd.

För en offert, förbered följande information:

• Erforderlig slang invändig diameter och total längd.
• Transporterat medium och driftstemperatur.
• Arbetstryck, maxtryck och sugvakuum.
• Flänsstandarder, dimensioner och utrustningsdetaljer.
• Installationslayout, böjkrav och miljöexponering.
• Kvantitet, leveranskrav och tillämpliga inspektionsdokument.

Vad spelar installations- och underhållsrutiner för roll?

Korrekt installation är avgörande för att uppnå den avsedda prestandan för en förstärkt slangenhet. Även en väldesignad produkt kan misslyckas i förtid när den är vriden, överböjd, dåligt stödd eller används utanför dess nominella gränser.

Installationsrekommendationer

• Inspektera slangkroppen, flänsytor och tätningsytor före installation.
• Rikta in passande flänsar utan att tvinga slangen på plats.
• Använd kompatibla packningar och fästelement, dra åt bultar enligt tillämplig procedur.
• Förhindra vridning, överdriven dragbelastning och böjar hårdare än den specificerade minimiradien.
• Ge lämpligt stöd där slangenhetens vikt eller externa belastningar kan belasta anslutningarna.
• Verifiera systemtryck och vakuumgränser före driftsättning.

Rutininspektion

• Kontrollera om det finns sprickor, utbuktningar, utsatt förstärkning, skärsår och ovanlig deformation.
• Inspektera flänsanslutningarna för läckage, korrosion, lossade fästelement och skadade tätningar.
• Övervaka för oväntad tryckförlust, minskat flöde eller tecken på sugkollaps.
• Granska nötning i områden som utsätts för grova partiklar eller upprepad kontakt.
• Ta bort skadade enheter ur drift och följ tillverkarens inspektions- och bytesvägledning.

Inspektionsintervallen bör återspegla driftens svårighetsgrad, systemets kriticitet och tillämpliga arbetsplatsprocedurer. En fast livslängd kan inte garanteras utan hänsyn till den faktiska drift- och underhållshistoriken.

Vanliga frågor

1. Vad är huvudsyftet med spiral ståltrådsförstärkning?

Dess primära syfte är att ge periferiellt stöd som hjälper slangen att motstå inåtriktad deformation under negativt tryck. Detta är särskilt viktigt i sugsystem med stor diameter där slangkollaps kan begränsa flödet.

2. Klarar denna slang både sug och utlopp?

Den kan designas för båda uppgifterna, men det tillåtna trycket och vakuumet måste bekräftas för den specifika slangkonstruktionen. Köpare bör begära tillämpliga betyg snarare än att anta att varje modell har samma prestandagränser.

3. Vilka material kan en trådförstärkt gummislang med stor diameter transportera?

Beroende på dess gummiblandning och tekniska specifikationer kan den användas för vatten, lera, slurry, sand och kompatibla mineralmaterial. Kemisk kompatibilitet, partikelnötningsförmåga, temperatur och koncentration av fasta ämnen bör utvärderas före valet.

4. Är flänsdimensionerna anpassningsbara?

JIDONGDA indikerar att flänskonfigurationer kan anpassas enligt erkända standarder eller kundritningar. Ange exakta mått, flänsstandard, tryckklass och passande anslutningsdetaljer för teknisk bekräftelse.

5. Hur kan jag minska för tidigt slangslitage?

Välj en lämplig inre gummiblandning, undvik alltför stora flödesbegränsningar, följ den specificerade böjradien och inspektera områden med hög slitage regelbundet. Driftstryck, transporterade partiklars egenskaper och installationsförhållanden bör också hållas inom de godkända gränserna.

6. Vilken information behövs för att begära en offert?

Ange slangdiameter, längd, medium, arbetstryck, vakuumkrav, temperatur, flänskonfiguration, driftsmiljö och orderkvantitet. Ritningar eller fotografier av befintliga anslutningar kan hjälpa till att förtydliga gränssnittskraven.

7. Hur vet jag om en slang är lämplig för mitt projekt?

Jämför de föreslagna slangspecifikationerna med projektets driftsförhållanden och anslutningskrav. Bekräfta tryck- och vakuumklassificeringar, materialkompatibilitet, dimensioner och inspektionsdokumentation med tillverkaren innan du gör en beställning.

Slutsats: Ange en slang som matchar dina driftsförhållanden

En trådförstärkt flänsad gummislang med stor diameter kan ge en effektiv lösning för krävande sug- och utloppssystem genom att kombinera flexibel gummikonstruktion, strukturell förstärkning, spiralstålstöd och anpassningsbara flänsanslutningar. Dess lämplighet beror på att konstruktionen matchar det transporterade mediet, erforderligt flöde, tryck och vakuumförhållanden, installationsgeometri och underhållsplan.

JIDONGDA erbjuder anpassningsalternativ för slangdimensioner, förstärkningsstrukturer, materialval och flänskonfigurationer för att stödja olika industriella överföringskrav. För att diskutera din applikation, granska produktdetaljerna för trådförstärkt med flänsad gummislang med stor diameter och förbered dina tekniska specifikationer.Kontakta ossidag för att diskutera dina projektkrav, begära en skräddarsydd offert och identifiera en lämplig slangkonfiguration för ditt rörledningssystem.
