När stor utrustning, pumpenheter, rörledningar eller mobila system kräver tillförlitlig vätskeöverföring samtidigt som det tillåter vibrationer och rörelser,Flexibel, flänsad gummislang med stor diameterfrånJIDONGDAger en praktisk anslutningslösning. Designad runt en flexibel gummislangkropp, förstärkningsstruktur och flänsade ändar, kan den konfigureras för vatten, havsvatten, slurry, mineraluppslamning, sand, grus, avfall och andra lämpliga industriella media.
Rörledningssystem med stor diameter står ofta inför utmaningar som styva rörledningar inte lätt kan hantera. Pumpvibrationer, utrustningsförskjutning, installationsavvikelse och upprepad montering kan skapa ytterligare påfrestning kring anslutningspunkter. En flexibel gummislang kan ge en kontrollerad flexibel sektion mellan utrustning och rörledningar samtidigt som den erforderliga transportkapaciteten bibehålls.
JIDONGDAs lösning kombinerar en gummislangstomme med förstärkningsskikt och flänsanslutningar. Beroende på driftsförhållanden kan strukturen inkludera förstärkt tyg och spiralståltrådsstöd för applikationer som kräver tryck eller vakuum. Flänsdimensioner kan också anpassas till vanliga standarder eller kundritningar, vilket gör slangen lämplig för kundanpassade industriprojekt.
Innehållsförteckning
- Vad är en flexibel flänsad gummislang med stor diameter?
- Varför är flexibilitet viktigt i stora rörledningssystem?
- Hur är slangen konstruerad?
- Vilka är de viktigaste fördelarna?
- Var används det ofta?
- Vilka tekniska parametrar bör köpare överväga?
- Hur ska köpare välja rätt slang?
- Hur kan livslängden stödjas?
- Vanliga frågor
- Slutsats

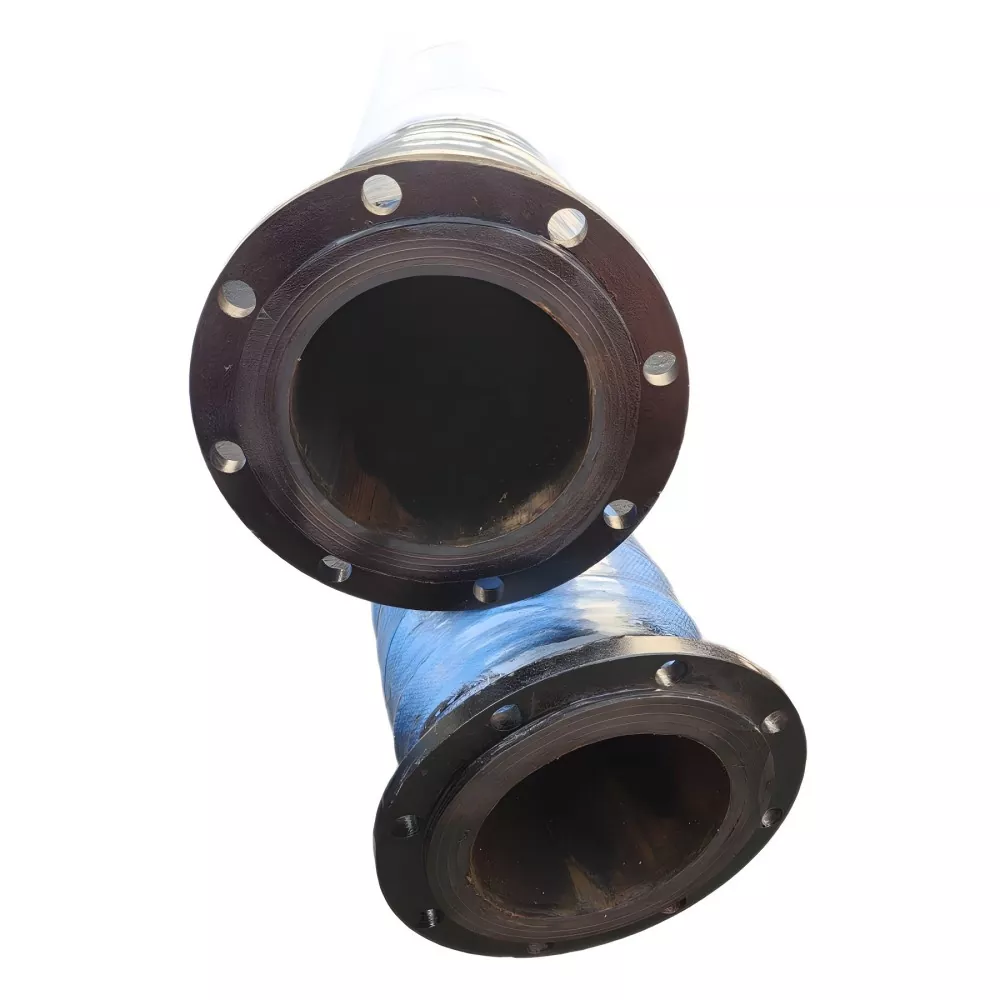

Vad är en flexibel flänsad gummislang med stor diameter?
En flexibel flänsad gummislang med stor diameter är en industriell slangenhet utformad för att transportera vätskor eller partikelhaltiga medier samtidigt som den fungerar som en flexibel anslutning mellan utrustning och fasta eller mobila rörledningar.
Till skillnad från en helt styv anslutning kan gummislangkroppen ta emot en viss grad av böjning och förskjutning. Flänsar installerade i båda ändar ger en bultad anslutning med pumpar, ventiler, rörledningar, kärl eller annan utrustning. Denna kombination gör slangen särskilt användbar där både transportkapacitet och anslutningsflexibilitet är viktigt.
Beroende på projektet kan slangen konfigureras för vatten, havsvatten, flytgödsel, mineralgödsel, sand och grus, avfallsavfall och utvalda industrimedier. För slipande material bör den inre gummiblandningen och förstärkningsstrukturen väljas enligt det faktiska mediet och driftsförhållandena.
Varför är flexibilitet viktigt i stora rörledningssystem?
Stora industriella rörledningar utsätts inte alltid för statiska förhållanden. Pumpar genererar vibrationer, mobil utrustning ändrar position och installationstoleranser kan resultera i en lätt snedställning mellan anslutna komponenter. Om dessa rörelser överförs direkt till styva rörledningar kan ytterligare spänningar utvecklas runt leder och utrustningsgränssnitt.
En flexibel gummislang skapar en flexibel sektion i rörledningen. Dess förmåga att böja och ta emot vissa förskjutningar kan hjälpa till att göra utrustningsanslutningar mer anpassningsbara till verkliga driftsförhållanden.
- Hjälper till att hantera vibrationer i utrustningen.
- Tillåter viss rörledningsförskjutning.
- Ger flexibilitet kring utrustningsanslutningar.
- Kan förenkla anslutningar där installationsutrymmet är begränsat.
- Stöder applikationer som kräver borttagning av utrustning eller upprepad installation.
- Kan konfigureras för olika media och driftsförhållanden.
Den faktiska tillåtna böjningsradien, förskjutningsintervallet, tryckklassificeringen och installationsmetoden ska alltid bekräftas mot den specifika slangkonstruktionen och projektkraven.
Hur är slangen konstruerad?
Prestandan hos en gummislang med stor diameter beror på samverkan mellan dess inre gummilager, förstärkning, yttre gummilager och ändanslutningar. En korrekt vald struktur hjälper slangen att motstå de mekaniska och miljömässiga förhållanden som förväntas under service.
Inre gummilager
Det inre gummiskiktet är i direkt kontakt med det transporterade mediet. Dess formulering bör därför väljas efter egenskaperna hos det material som transporteras, särskilt när systemet hanterar slipande slam, mineralpartiklar, havsvatten eller andra krävande medier.
Förstärkt tyglager
Förstärkta tyglager hjälper till att stödja slangstrukturen och bära tryckbelastningar. Armeringsdesignen bör motsvara den erforderliga diametern, trycket, längden och driftsförhållandena.
Spiral ståltrådsförstärkning
När sug- eller vakuumstöd krävs kan en spiralförstärkningskonstruktion av ståltråd införlivas. Denna konfiguration bör specificeras enligt de faktiska vakuumförhållandena snarare än att väljas enbart på basis av slangdiameter.
Yttre gummilager
Det yttre gummiskiktet ger skydd mot miljöexponering och bidrar till slangens motståndskraft mot yttre åldrande och driftsförhållanden.
Flänsade ändar
Flänsar ger en praktisk skruvförbindning mellan slangen och den omgivande rörledningen eller utrustningen. JIDONGDA kan konfigurera kolstål, rostfritt stål eller andra flänsmaterial enligt applikationen, standarden eller kundens ritning.
Vilka är de viktigaste fördelarna?
Att välja rätt flexibla slang kan hantera flera vanliga utmaningar i transportsystem med stor diameter. De huvudsakliga fördelarna inkluderar:
- Flexibel anslutningsmöjlighet:Gummikroppen tillåter viss böjning och förskjutning, vilket gör den lämplig för utrustningsgränssnitt som påverkas av vibrationer eller rörelser.
- Storflödestransport:En stor inre diameter kan stödja mediaöverföring med stora volymer där projektförhållanden kräver större flödeskapacitet.
- Bekväm flänsintegration:Flänsade ändar kan matchas med vanliga standarder eller anpassas enligt tekniska ritningar.
- Anpassningsbar förstärkning:Tygförstärkning och valfria ståltrådskonstruktioner kan väljas enligt tryck- och vakuumkrav.
- Media anpassningsförmåga:Lämpliga inre gummiblandningar kan väljas för vatten, slurry, mineral slurry, sand, grus och andra specificerade media.
- OEM och ODM flexibilitet:Diameter, längd, tryck, vakuum, temperatur, flänskonfiguration, gummiblandning och färg kan anpassas för icke-standardiserade applikationer.
Var används det ofta?
Användningen av en flexibel flänsslang med stor diameter sträcker sig över industrier där stora volymer materialöverföring och flexibla utrustningsanslutningar krävs.
| Industri | Typisk tillämpning | Viktigt övervägande |
|---|---|---|
| Brytning | Transport av mineralgödsel och avfall | Nötning, partikelstorlek, koncentration, tryck |
| Muddring | Slam, slam och sandöverföring | Vakuum, nötning, flödeshastighet, flexibilitet |
| Hamnar | Vätske- och materialtransport med stort flöde | Diameter, medium kompatibilitet, flänsmatchning |
| Sand & Grus | Vatten-sandblandningar och partikeltransport | Slitstyrka och förstärkning |
| Byggmaskiner | Flexibla pump- och rörledningsanslutningar | Rörelse, böjningsutrymme, tryck |
| Industriell transport | Industriellt vatten, slurry och lämpliga medier | Temperatur, tryck, gummiblandning |
För projekt som involverar specialiserade media eller svåra driftsförhållanden bör köpare tillhandahålla detaljerad applikationsinformation innan slangkonstruktionen slutförs.
Vilka tekniska parametrar bör köpare överväga?
En slang bör inte väljas enbart efter nominell diameter. En fullständig specifikation måste beakta applikationens mekaniska, kemiska, termiska och anslutningskrav.
| Parameter | Varför det spelar roll |
|---|---|
| Innerdiameter | Bestämmer tillgänglig flödespassage och anslutningsstorlek. |
| Längd | Påverkar installationsgeometri, rörelsetillägg och böjningsförhållanden. |
| Arbetstryck | Bestämmer nödvändig förstärkning och övergripande slangkonstruktion. |
| Fungerande vakuum | Viktigt för sugapplikationer och val av vakuumstödstrukturer. |
| Arbetstemperatur | Avgör om den valda gummiblandningen är lämplig för mediet och miljön. |
| Förmedlande medium | Påverkar val av gummiblandning och krav på slitstyrka. |
| Flödeshastighet | Hjälper till att bestämma lämplig diameter och driftskonfiguration. |
| Fläns Standard | Säkerställer kompatibilitet med matchningsutrustningen eller rörledningen. |
JIDONGDAs produktinformation indikerar att flänsanslutningar kan konfigureras enligt GB, DIN, ANSI, JIS, ASME eller kundritningar. Slutliga specifikationer bör bekräftas baserat på det faktiska projektet snarare än antas från en allmän katalogbeskrivning.
Hur ska köpare välja rätt slang?
För industriella inköpsteam kan tillhandahållande av fullständig driftsinformation vid offertskedet göra teknisk bekräftelse mer effektiv. Ett användbart specifikationsblad bör innehålla:
- Erforderlig innerdiameter.
- Total slanglängd.
- Normalt och maximalt arbetstryck.
- Erforderligt vakuumtryck för sugservice.
- Typ av transportmedel.
- Drift- och omgivningstemperatur.
- Erforderlig flödeshastighet.
- Erforderligt böj- eller förskjutningsintervall.
- Flänsstandard och mått.
- Nödvändig kvantitet och leveransdestination.
Slipande applikationer kräver ytterligare information. Till exempel bör mineraluppslamningsprojekt identifiera partikelstorlek och koncentration så att den inre gummi- och förstärkningsstrukturen kan utvärderas på lämpligt sätt.
Köpare kan också granska relaterade lösningar som flänsad gummislang med stor diameter, muddringsgummislang med stor diameter och andra gummislanglösningar med stor diameter när de jämför olika rörledningskrav.
Hur kan livslängden stödjas?
Korrekt installation och regelbunden inspektion är viktigt för att upprätthålla prestanda hos alla industriella gummislangar. Även en korrekt konstruerad slang kan uppleva för tidig skada om den installeras felaktigt eller används utanför sina bekräftade gränser.
- Överskrid inte det bekräftade arbetstrycket, vakuumtrycket eller temperaturintervallet.
- Undvik att med våld sträcka, vrida eller böja slangen kraftigt under installationen.
- Kontrollera den yttre gummiytan för sprickor, utbuktningar, skärsår och onormalt slitage.
- Inspektera flänsanslutningarna för läckage och tecken på att de lossnar.
- Övervaka slangar som används med slipmedel för ovanliga slitagemönster.
- Stoppa driften och omvärdera arbetsförhållandena om strukturella skador eller onormal slangkollaps observeras.
Installationen bör också säkerställa att flänsytorna, bulthålen, tätningsytor och passande komponenter är korrekt inriktade. Slangen ska inte tvingas till ett läge som skapar onödig mekanisk påfrestning.
Vanliga frågor
Vilka är de främsta fördelarna med en flexibel flänsad gummislang med stor diameter?
Dess främsta fördelar är kombinationen av transportkapacitet med stor diameter och flexibel anslutningsförmåga. Den kan användas där utrustningsvibrationer, rörledningsförskjutning, installationsavvikelser eller rörlig utrustning behöver anpassas.
Kan JIDONGDA tillverka flänsen enligt kundens ritningar?
Ja. Flänskonfigurationer kan bekräftas enligt tillämpliga standarder, dimensioner, anslutningskrav eller kundritningar. Flänsmaterialet kan också väljas enligt projektkraven.
Kan denna typ av slang användas för mineralgödsel?
Ja. Den kan konfigureras för mineraluppslamningsapplikationer. Emellertid bör partikelstorlek, slurrykoncentration, flödeshastighet, tryck, temperatur och slitageförhållanden tillhandahållas så att lämplig inre gummiblandning och förstärkningsstruktur kan utvärderas.
Kan slangen anpassas för icke-standardiserade applikationer?
Ja. Anpassning kan täcka diameter, längd, tryck, vakuumtryck, temperatur, flänskonfiguration, gummiblandning och färg. Kundritningar, prover eller detaljerade tekniska parametrar kan användas under specifikationsbekräftelsen.
Vilken information ska jag lämna när jag begär en offert?
Den mest användbara informationen inkluderar innerdiameter, längd, arbetstryck, vakuumbehov, transportmedium, temperatur, flödeshastighet, krav på böjning eller förskjutning, flänsstandard, flänsdimensioner, kvantitet och destination.
Vad är den typiska leveranstiden?
Standardprodukter kan i allmänhet ordnas inom cirka 7–20 arbetsdagar, medan kundanpassade produkter och speciella specifikationer bör bekräftas enligt de faktiska orderkraven.
Slutsats
En väl vald flexibel slang med stor diameter kan ge en effektiv koppling mellan högkapacitetsrörledningar och utrustning där rörelser, vibrationer, installationsavvikelser eller krävande media är inblandade. Kombinationen av flexibel gummikonstruktion, förstärkningsskikt och flänsförband gör denna slang lämplig för ett brett utbud av gruvdrift, muddring, hamn, konstruktion, sand och grus och industriella transportapplikationer.
JIDONGDA stöder skräddarsydda konfigurationer baserat på diameter, längd, tryck, vakuum, temperatur, transportmedium, flänskrav och gummiblandning. För projekt där standardslangspecifikationer inte helt kan matcha installationsvillkoren, ger komplett teknisk information det möjligt att utvärdera slangstrukturen och anslutningskonfigurationen mer exakt. Om du skaffar en pålitlig lösning för en krävande rörledningsanslutning,kontakta ossmed dina ritningar, driftsparametrar eller projektkrav för att diskutera en lämplig anpassad slanglösning med JIDONGDA.
