Vad är en hylsa och hur fungerar den i röranslutningssystem?

En anläggningsgrävare tappar plötsligt hydraultrycket. Föraren kliver ut och ser en oljepöl som droppar från en led under maskinen. Underhållsteamet anländer, diagnostiserar problemet som en lös montering och drar åt det. Men läckan återkommer inom en timme. Problemet är inte tätheten; det är hylsan inuti som har tappat greppet. Detta scenario utspelar sig på verkstäder och arbetsplatser varje dag, ofta för att de som arbetar med utrustningen inte helt förstår komponenten de drar åt. DeHylsanslutningär ett av de vanligaste men mest missförstådda elementen i vätskekraftsystem. Den är liten, billig och lätt att förbise, men en väl fungerande hylsa är skillnaden mellan ett pålitligt hydraulsystem och ett kroniskt läckage.

En ferrule Fitting är en mekanisk kompressionsanordning som skapar en läckagesäker tätning mellan ett rör och en passningskropp. Den fungerar enligt en enkel men elegant princip: när en mutter dras åt tvingar den en avsmalnande ring (hylsan) att komprimeras radiellt mot rörväggen. Denna kompression skapar två kritiska effekter: en metall-till-metall-tätning som förhindrar vätska från att rinna ut, och ett mekaniskt grepp som hindrar röret från att dra ut under tryck. Hylsanslutningen är inte beroende av lim, tätningsmedel eller packningar; den använder metallens elasticitet och plasticitet för att bilda en permanent, pålitlig anslutning. Den här artikeln tar dig med på en djupdykning i hylsanpassningsvärlden, utforskar dess anatomi, dess arbetsfysik, dess olika typer och de tekniska specifikationerna som definierar en kvalitetsprodukt. Vi kommer också att täcka praktiska installationstekniker och vanliga felsökningsscenarier. I slutet kommer du att förstå varför denna lilla komponent förtjänar mycket mer uppmärksamhet än den brukar få.

Innehållsförteckning

• 1. Vad är en hylsa?
• 2. Hur fungerar en hylsa för att skapa en läckagesäker tätning?
• 3. Vilka är de olika typerna av beslag och var används de?
• 4. Vilka tekniska specifikationer definierar en högkvalitativ hylsa?
• 5. Hur man korrekt installerar och felsöker en hylsa?
• Vanliga frågor (FAQ)
• Om tillverkaren
• Slutsats

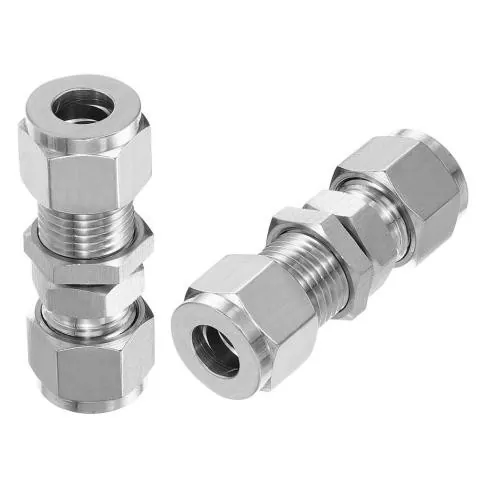

Vad är en hylsa?

A Hylsanslutningär en precisionskonstruerad komponent som används för att ansluta ett rör till en passande kropp i fluidkraft- och pneumatiska system. Det är en liten ringliknande metalldel som, när den komprimeras, skapar en tätning och ger mekanisk fasthållning. Ordet "ferrule" kommer från latinets "ferrum", som betyder järn, vilket återspeglar dess metalliska natur. I sin enklaste form är en Ferrule Fitting en hylsa som passar över änden av ett rör. När kopplingsmuttern dras åt, tvingas hylsan mot en avsmalnande yta i kopplingskroppen, vilket gör att den deformeras och greppar röret. Denna deformation är permanent; när en hylsa har komprimerats ordentligt kan den inte återanvändas på en ny plats, och den kommer att förbli på plats även under extrema vibrationer.

För att förstå hylsan, föreställ dig att din hand greppar en träpinne. Dina fingrar lindar runt pinnen och utövar tryck från alla sidor. Ju hårdare du klämmer, desto hårdare grepp. Hylsanslutningen fungerar på samma princip, men med en avgörande skillnad: hylsan är inte bara gripande; det skapar också en tätning. Hylsan är avsmalnande, och när den tvingas in i motsvarande avsmalning inuti kopplingskroppen, genomgår den en kontrollerad plastisk deformation. Hylsans yttre yta tätar mot kopplingskroppen, medan den inre ytan biter i rörväggen. Denna dubbla verkan – tätning och grepp – är det som gör hylsan så effektiv. Röret är inte limmat eller svetsat; den är mekaniskt låst och tätad av hylsan deformation.

Anatomin för en hylsanpassning består av tre primära komponenter:

• Passande kropp:Huvudhuset som innehåller det avsmalnande sätet och ger den externa anslutningen (gängad eller svetsad). Den är vanligtvis gjord av rostfritt stål, mässing eller kolstål.
• Skoning:Kompressionsringen som deformeras för att täta och greppa röret. Detta är hjärtat i beslaget. Dess geometri, material och ytfinish är avgörande för beslagets prestanda.
• Mutter:Den utvändigt gängade kragen som applicerar den axiella kraften för att komprimera hylsan i kopplingskroppen. Mutterns design påverkar det vridmoment som krävs och den enkla installationen.

Hylsanslutningen är unik bland röranslutningsmetoderna eftersom den inte kräver någon speciell förberedelse av röränden – ingen utvidgning, hårdlödning eller svetsning. Röret skärs helt enkelt fyrkantigt, avgradas och sätts in. Denna enkelhet är en viktig anledning till att hylsanpassning används så flitigt i applikationer som sträcker sig från bilbromsledningar till oljeplattformar till havs.

Hur fungerar en hylsa för att skapa en läckagesäker tätning?

För att förstå hur enHylsanslutningfungerar måste man föreställa sig vad som händer inuti beslaget vid åtdragning. Det är ett litet drama av krafter, deformationer och tätning, allt som sker inom ett utrymme av några millimeter. Processen kan delas upp i fyra distinkta fysiska stadier, som var och en bidrar till den slutliga tätningen och greppet.

Steg 1: Insättning och första kontakt.Röret skärs rakt och avgradas, förs sedan in i kopplingskroppen tills det bottnar mot en skuldra eller hålls till ett specificerat insticksdjup. Hylsanslutningen skjuts över röret, följt av muttern. Muttern startas sedan på kopplingskroppens gängor. Vid denna tidpunkt finns det ingen kontakt mellan hylsan och tätningsytorna. Hylsan sitter helt enkelt på röret, redo att aktiveras.

Steg 2: Hylsanslutning.När muttern dras åt kommer den i kontakt med den bakre ytan av hylsan. Hylsan börjar röra sig axiellt in i monteringskroppen och går in i sätets kona. Avsmalningsvinkeln är kritisk: vanligtvis mellan 24 och 60 grader, beroende på kopplingsdesignen. Beslagets främre kant kommer i kontakt med avsmalningen av monteringskroppen, och kraften från muttern börjar driva hylsan framåt.

Steg 3: Ferrule Deformation.Vid denna tidpunkt börjar hylsan att deformeras. Hylsans geometri är utformad så att den är starkare baktill och svagare framtill. När muttern fortsätter att dras åt börjar hylsans främre del, som är tunnare och har ett mindre tvärsnitt, att kollapsa inåt. Denna inåtgående kollaps är "bettet" som hylsan gör i röret. Hylsans innerdiameter minskar och dess framkant skär in i rörväggen, vilket skapar ett mekaniskt lås. Samtidigt pressas den yttre ytan av hylsan mot kopplingskroppens avsmalning, vilket skapar den primära tätningsytan.

Steg 4: Slutligt elastiskt lås.I slutskedet har hylsan komprimerats helt. Den har genomgått både elastisk och plastisk deformation. Den elastiska komponenten är avgörande: hylsan, som en fjäder som har komprimerats, utövar en kontinuerlig utåtriktad kraft mot kopplingskroppen och en kontinuerlig inåtgående kraft mot röret. Denna ihållande kraft, känd som "tätningskraften", är det som upprätthåller anslutningens integritet över tid, även under termisk cykling och tryckfluktuationer. Röret är nu låst på plats och förseglat.

Vad händer när vibrationer lossar muttern? Om muttern backar något, håller den elastiska återhämtningen av hylsan – dess fjäderliknande beteende – tätningsytorna i kontakt. Detta är anledningen till att en korrekt installerad hylsa kan förbli läckagefri även efter flera års drift. Men om muttern dras åt för hårt kan hylsan drivas förbi sin elastiska gräns, vilket resulterar i överdriven plastisk deformation. Detta tillstånd, känt som "bottna ut", kan förstöra hylsan och skapa en läckbana. Detta är anledningen till att många fel på hylsanslutningen orsakas av felaktigt vridmoment.

Vilka är de olika typerna av beslag och var används de?

DeHylsanslutningär inte en enda, monolitisk produkt. Den kommer i flera distinkta konfigurationer, var och en optimerad för specifika applikationer, tryckintervall och miljöförhållanden. Att förstå skillnaderna är viktigt för att välja rätt hylsa för ett visst jobb. De tre vanligaste typerna är Single Ferrule, Double Ferrule och W-Type Ferrule.

Enkel beslag.Som namnet antyder använder Single Ferrule endast ett hylselement för att tillhandahålla både tätnings- och gripfunktioner. Denna hylsa är vanligtvis utformad med en vass framkant som biter in i röret medan dess yttre yta tätar mot kopplingskroppen. Enkel hylsa är enkla, har färre delar och kostar ofta lägre än konstruktioner med dubbla hylsor. De används ofta i applikationer med lågt till medeltryck, såsom pneumatiska system, instrumentering och allmän industriell VVS. Enkelheten har dock en kostnad: den enda hylsan måste ha två funktioner samtidigt, vilket gör den mindre tolerant mot installationsfel och mer känslig för rörets ytfinish.

Dubbla beslag.Dubbel hylsa Fitting är en mer sofistikerad design som separerar tätnings- och gripfunktionerna i två oberoende komponenter. Den främre hylsan är utformad för att täta mot monteringskroppen, medan den bakre hylsan är utformad för att greppa röret. Denna arbetsfördelning gör att varje hylsa kan optimeras för sin specifika funktion. Den främre hylsan kan göras med ett mjukare material för bättre tätning, medan den bakre hylsan kan vara hårdare för bättre grepp. Double Ferrule Fitting används i stor utsträckning i högtryckshydrauliska system, såsom de som finns i entreprenadutrustning, formsprutningsmaskiner och offshore oljeriggar. De erbjuder överlägset vibrationsmotstånd och är mindre känsliga för variationer i installationsmoment.

Beslag av W-typ.W-typ hylsa är en specialiserad design, vanligtvis gjord av en högkvalitativ rostfri stållegering, med en distinkt "W"-profil i tvärsnitt. Denna unika form gör att hylsan absorberar termisk expansion och sammandragning utan att förlora sin förspänning. W-Type Ferrule Fitting används främst i högtemperaturapplikationer, såsom ångspårning, värmeväxlare och ugnsrör. De finns också i kryogena system där extrema temperaturvariationer är vanliga. W-Type-designen ger en mer enhetlig spänningsfördelning, vilket minskar risken för spänningskorrosion i krävande miljöer.

Tabellen nedan ger en jämförande översikt över de tre huvudtyperna för hylsan.

Vilka tekniska specifikationer definierar en högkvalitativ hylsa?

Utförandet av enHylsanslutningbestäms av en kombination av materialval, geometrisk precision och ytbehandling. En dåligt tillverkad hylsa kommer att misslyckas i förtid, medan en högkvalitativ hylsa kan ge årtionden av pålitlig service. Att förstå de tekniska specifikationerna som definierar en högkvalitativ hylsa är avgörande för ingenjörer, inköpsproffs och underhållsteam som måste välja rätt komponent för sin tillämpning.

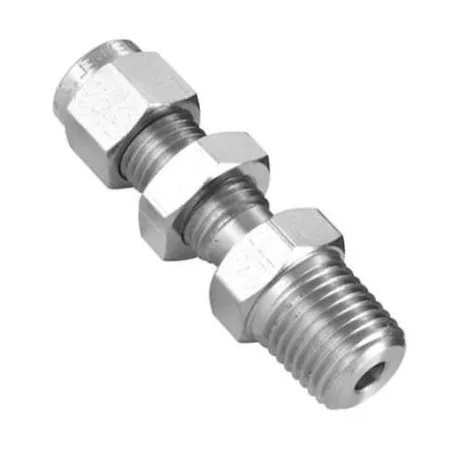

På vår fabrik tillverkar vi beslag som uppfyller de högsta industristandarderna. Våra ferrule Fitting-produkter finns i olika material, inklusive 316L rostfritt stål, mässing och kolstål, med ytbehandlingar som sträcker sig från passivering till strömlös nickelplätering. Tabellen nedan ger en detaljerad uppdelning av de viktigaste tekniska specifikationerna för vårt sortiment av hylsor.

En av de mest kritiska parametrarna är beslagets ythårdhet. Hylsan måste vara hårdare än röret den greppar, men inte så hård att den blir skör. Vår ferrule Fitting är värmebehandlad för att uppnå en ythårdhet på 58-62 HRC, vilket ger den optimala balansen mellan bett och seghet. Ytråheten hos tätningsytorna är också kritisk. En yta som är för grov kommer inte att täta ordentligt, medan en yta som är för slät kanske inte ger tillräckligt med friktion för att hylsan ska "bita" i röret. Vi håller en ytråhet på 0,4-0,8 µm på våra tätningsytor, vilket har visat sig vara det optimala området för tätning.

Utöver dessa standardspecifikationer erbjuder vi flera skräddarsydda alternativ för hylsanpassning, inklusive specialmaterial (t.ex. Inconel, Monel för korrosiva miljöer) och specialbeläggningar (t.ex. PTFE-beläggning för minskad friktion). Vårt ingenjörsteam är tillgängligt för att hjälpa till med valet av de rätta specifikationerna för hylsanpassning för din specifika applikation.

Hur man korrekt installerar och felsöker en hylsa?

Även av högsta kvalitetHylsanslutningkommer att misslyckas om den inte är korrekt installerad. Korrekt installation är en färdighet som varje underhållstekniker och ingenjör bör behärska. Processen är enkel men kräver uppmärksamhet på detaljer i varje steg. Tabellen nedan beskriver de fem viktiga stegen för att installera en hylsa på rätt sätt.

Trots noggrann installation kan läckor och andra problem uppstå. Vid felsökning av en hylsa är det bra att följa en systematisk process. Nedan finns en förenklad felsökningsguide.

• Läckage upptäckt under den första installationen:Kontrollera rörets rakhet och insättningsdjupet. Ett dåligt skuret rör eller ofullständig införing är den vanligaste orsaken till initiala läckor. Återinstallera med en ny hylsa.
• Läckage upptäckt efter en tids drift:Kontrollera mutterns vridmoment. Vibrationer kan få muttern att backa. Att dra åt muttern igen kan lösa problemet. Om läckan kvarstår, inspektera hylsan för skador. En hylsa kan ha dragits åt för hårt under den första installationen, vilket orsakade överdriven deformation.
• Röret kan roteras eller dras ut:Hylsan har inte tillräckligt grepp om röret. Detta beror vanligtvis på otillräcklig åtdragning eller användning av ett rör med felaktig hårdhet. Kontrollera vridmomentet och verifiera att rörmaterialet är kompatibelt med specifikationerna för hylsanpassning.
• Hylsan är synligt sprucken eller trasig:Detta beror ofta på överdragning eller materialfel. Byt ut hylsan mot en ny enhet och kontrollera vridmomentet för att säkerställa att det inte överstiger det rekommenderade värdet.

Vanliga frågor (FAQ)

Fråga 1: Kan en hylsa återanvändas efter att den har dragits åt?

Svar: I allmänhet är en hylsa inte utformad för att återanvändas. Hylsan genomgår permanent plastisk deformation när den komprimeras, och bettet den gör i röret är en engångshändelse. Återanvändning av en hylsa på ett nytt rör eller på en ny plats rekommenderas inte, eftersom det inte kommer att bilda samma pålitliga tätning och grepp. I vissa fall, om kopplingen bara har dragits åt något (och hylsan ännu inte har bitit i röret), kan det vara möjligt att placera om det, men detta sker på installatörens risk. Vår fabrik rekommenderar att man byter ut hylsan och muttern när röranslutningen demonteras, för att garantera en läckagesäker tätning.

Fråga 2: Hur vet jag om en hylsa är tillräckligt tät utan en momentnyckel?

Svar: Även om en momentnyckel är det föredragna verktyget för konsekvent och exakt åtdragning, är den inte alltid tillgänglig. En alternativ metod är "turnräkningsmetoden". När muttern är åtdragen för hand markerar du en referenspunkt och drar sedan åt den ytterligare 1/4 till 1/2 varv, beroende på beslagets storlek och material. För en 1/4" rörkoppling räcker det ofta med 1/4 varv efter handdragning, för en 1/2" koppling kan det vara 1/2 varv. Denna metod är dock mindre exakt och förlitar sig på installatörens känsla. Vi rekommenderar starkt att du använder en momentnyckel och tillverkarens specificerade vridmomentvärden, speciellt i högtrycks- eller säkerhetskritiska applikationer.

Fråga 3: Är beslag lämpliga för rostfria stålrör?

Svar: Ja, Ferrule Fitting används ofta med rostfria stålrör. Emellertid måste rörmaterialet vara kompatibelt med hylsan. Hylsan måste vara hårdare än röret för att skapa det nödvändiga bettet. För rostfria stålrör rekommenderar vi att man använder en hylsa gjord av en rostfri stållegering med högre hårdhet än röret. Vår fabrik erbjuder beslag som är speciellt utformade för användning med rör av rostfritt stål, med en optimerad värmebehandling för att säkerställa ett säkert grepp och pålitlig tätning. Om det finns en betydande hårdhetsfel kan det hända att hylsan inte greppar röret ordentligt, eller så kan röret skadas.

Fråga 4: Vilket är det högsta trycket som en hylsa kan hantera?

Svar: Det maximala arbetstrycket för en hylsa beror på flera faktorer: rördiametern, materialet på hylsan och kopplingskroppen, och konstruktionstypen (enkel hylsa vs. dubbel hylsa). Vår dubbla hylsanslutning för rör upp till 1" diameter är klassad för arbetstryck upp till 630 bar (9 100 psi). För större diametrar eller högre tryck finns speciella konstruktioner tillgängliga. Se alltid tillverkarens tryckklassningstabell för den specifika modellen och storleken. Det är viktigt att säkerställa att hylsanpassningsklassificeringen överstiger den maximala systemtrycket plus säkerhetsmarginalen.

Fråga 5: Varför läcker min hylsa även efter att jag dragit åt den korrekt?

Svar: En läcka i en korrekt åtdragen hylsa kan orsakas av flera faktorer som kanske inte är direkt uppenbara. De vanligaste orsakerna är: en repad eller skadad röryta under hylsan (ofta från skräp eller hantering); ett rör som inte är perfekt runt (särskilt om det skärs med en bågfil istället för en rörskärare); en felaktig rörhårdhet (hylsan kan inte bita i ett rör som är för hårt); eller en skadad eller förorenad tätningsyta i själva kopplingskroppen. Dessutom, om beslaget har tagits isär och återmonterats utan att byta ut hylsan, kommer den ursprungliga deformationen inte att upprepas, vilket orsakar en läcka. Vår fabrik rekommenderar att du inspekterar röret noggrant för skador och att du alltid använder ny hylsa när du sätter tillbaka anslutningarna för att undvika läckor.

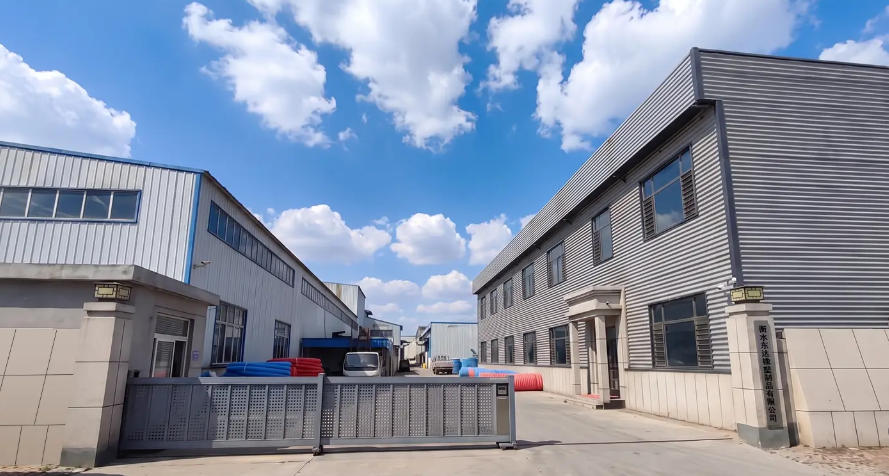

Om tillverkaren

Hengshui Dongda Rubber & Plastic Products Co., Ltd.är beläget i Jing County, Hebei-provinsen—hjärtat av Kinas berömda gummi- och plastindustribas, godkänd av China Rubber Industry Association 2007. Med bekväm transportåtkomst via Beijing-Fuzhou Expressway och nationella motorvägar har företaget vuxit till en professionell tillverkare av hög- och lågtrycksslangar, transportband, gummirullar, hydraulcylindrar, plastcylindrar och metallcylindrar, olika gascylindrar och metallslangar.

Våra Ferrule Fitting-produkter är konstruerade för högt tryckmotstånd, liten böjradie, stark anti-utmattningsprestanda och förlängd livslängd. De används i stor utsträckning inom tekniska maskiner, petroleum, kolbrytning, elkraft, metallurgi, kemisk industri, varvsbyggnad och transportsektorer, och tjänar högt erkännande från kunder både nationellt och internationellt.

Vi välkomnar verkligen värdefull feedback och stöd från vänner och kunder över hela världen. Användare hemma och utomlands bjuds in att fråga och diskutera samarbete. Vi är fast beslutna att tillhandahålla tillfredsställande service och pålitliga lösningar för alla dina anslutningsbehov.

Slutsats

Hylsanslutningen kan vara en liten komponent, men dess roll i integriteten och tillförlitligheten hos vätskekraftsystem är enorm. Från hur den deformeras för att skapa en tätning och grepp, till valet av material och värmebehandling som definierar dess prestanda, är Ferrule Fitting ett mästerverk av ingenjörskonst som ofta går obemärkt förbi tills det misslyckas. Att förstå hur det fungerar, vilka typer som finns tillgängliga och hur man installerar det korrekt är viktigt för alla som arbetar med röranslutningssystem.

På JIDONGDA har vi förbundit oss att tillhandahålla högkvalitativ hylsa som uppfyller de krävande kraven från modern industri. Våra produkter är designade och tillverkade enligt högsta standard, vilket säkerställer pålitlig prestanda under de mest utmanande förhållanden. Om du letar efter en pålitlig lösning för hylsanpassning för din applikation, inbjuder vi dig att kontakta oss. Vårt team av erfarna proffs är redo att hjälpa dig med produktval, teknisk support och skräddarsydda lösningar. Kontakta Hengshui Dongda Rubber & Plastic Products Co., Ltd. idagför en konsultation eller för att begära en offert. Låt oss hjälpa dig att bygga en kontakt som du kan lita på.
