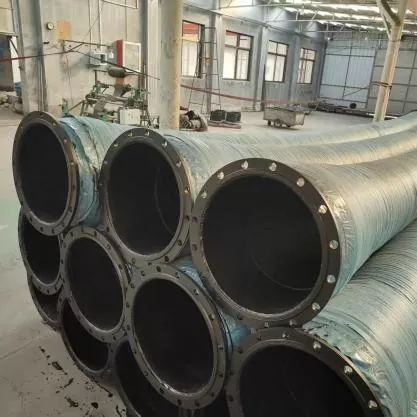

Ståltråd Spiralförstärkt gummislang med stor diameter

JIDONGDA ståltrådsspiralförstärkta gummislang med stor diameter är designad för tunga applikationer som kännetecknas av högt tryck, höga flödeshastigheter och betydande slagbelastningar. Dess konstruktion har en flerskiktsförstärkningsstruktur gjord av höghållfast ståltråd kombinerat med högpresterande kompositgummi; alla komponenter bildas genom en enda högtemperaturvulkaniseringsprocess. Detta säkerställer stabil och hållbar prestanda i krävande miljöer, som gruvor, kustområden och utomhusbyggarbetsplatser.

Den ståltrådsspiralförstärkta gummislangen med stor diameter kombinerar utmärkt flexibilitet med hög belastningskapacitet. Den absorberar vibrationer i utrustningen, kompenserar för installationsfel och termisk expansion eller sammandragning, och motstår konstanta inre tryckstötar såväl som yttre stötar. Jämfört med vanliga tygförstärkta gummislangar erbjuder denna produkt betydande fördelar: motstånd mot vakuumkollaps, dimensionsstabilitet (motstånd mot sträckning) och hög slitstyrka. Detta gör den till en kritisk komponent i storskaliga industriella rörledningar utformade för att transportera slurry och bulkmaterial över långa avstånd.

Flerskiktsstruktur och viktiga fördelar

1. Slitstarkt inre arbetsskikt

Tillverkat av en blandning av mycket slitstarkt naturligt och syntetiskt gummi, det släta inre lagret minimerar flödesmotståndet. Den motstår erosion och nötning från sand- och gruspartiklar, vilket bromsar slitaget på innerväggen när den kommer i kontakt med material som mineralmalm, marin silt och askavlagringar.

2. Spiral ståltrådsförstärkningsskikt

Flera strängar av höghållfast ståltråd är spirallindade i en fast vinkel och bildar det primära bärande ramverket som utför fyra nyckelfunktioner:

- Ökar märktrycket

- Säkerställer hög motståndskraft mot undertryck, förhindrar kollaps under sugoperationer

- Begränsar radiell expansion av slangkroppen under tryck

- Förbättrar övergripande strukturell stabilitet och slagtålighet

3. Mellanbuffertlager

Ett elastiskt gummiskikt placerat mellan förstärkningsskiktet och det yttre gummihöljet; det skingra effekten av momentana tryckstötar, minskar risken för skiktseparering och förbättrar avsevärt utmattningsmotståndet under långvarig cyklisk vätskepumpning.

4. Väderbeständigt yttre skyddsskikt

En modifierad, åldringsbeständig yttre gummikåpa designad för att motstå olika yttre faktorer: UV-nedbrytning från miljöexponering, ozonsprickor i industrizoner, saltspraykorrosion i kustområden och mekanisk nötning vid lyft och installation.

Viktiga tillämpningsområden

1. Gruvindustrins transportsystem: transport av mineralgödsel, avfallsslam, kolslam och bearbetningsmaterial; lämplig för pumpning av slam med hög sandhalt och vakuumoperationer.

2. Hamnmuddring och landåtervinning: används med mudderrörledningar för att transportera marin sand, flodslam och fyllnadsmaterial; flytande rörledningskonfigurationer tillgängliga för offshoreverksamhet.

3. Olje- och gasindustrin: transport av borrslam, industriella cirkulerande vätskor och relaterade material.

4. Tekniska maskiner och pumpstationer: rörledningsanslutningar för stora mudderverk, industriella vattenpumpar och tung utrustning; vibrationsdämpning under drift.

5. Energi- och miljösektorer: slurrycirkulation för avsvavling av kraftverk, transport av ugnsaska/slagg och rörledningar för behandling av industriavfall.

6. Metallurgisk industri: kontinuerlig transport av starkt slipande mineralpulver och granulära smältmedier.

Viktiga produktegenskaper

1. Flerlagers spiral ståltrådskonstruktion ger överlägsen motståndskraft mot tryck och slag.

2. Utmärkt motstånd mot negativt tryck; lämplig för både sug- och utloppsapplikationer, förhindrar att slangen kollapsar under vakuum.

3. Förmåga för produktion med stor diameter; lågt vätskemotstånd säkerställer högre transporteffektivitet.

4. Hög flexibilitet och kompensationsmöjligheter; absorberar vibrationer i utrustningen och eliminerar stresskoncentrationer i rörsystemet.

5. Integrerad slitage- och väderbeständighet; säkerställer tillförlitlig livslängd i tuffa miljöer som gruvor och offshoreplattformar.

6. Låga underhållskostnader; enkel installation, borttagning och byte av montering på plats minimerar stilleståndstiden för utrustningen.

Anpassade konfigurationsalternativ

1. Förstärkt polyuretan (PU) innerfoder.

2. Specialiserad ultraslitstark design för pumpning av mineralslam.

3. Värmebeständig version (för kontinuerlig drift vid temperaturer över 120°C).

4. Oljebeständig gummiblandning.

5. Antistatisk och explosionssäker design.

6. Integrerat flytsystem (flytande slangar).

7. ANSI, DIN, JIS eller BS standardflänsar.

8. Universal snabbkopplingar.

Konkurrensfördelar

✔ Robust konstruktion med flerskiktsförstärkning med en höghållfast ståltrådsspiral

✔ Utmärkt motståndskraft mot både övertryck och vakuum

✔ Lämplig för användning i olika och krävande industriella transportapplikationer

✔ Förmåga att tillverka specialanpassade produkter med stor diameter för extrema driftsförhållanden

✔ Omfattande OEM- och ODM-tillverkningstjänster

✔ Lång erfarenhet av att leverera utrustning för inhemska och internationella ingenjörsprojekt

Exempel på genomförande av ett ingenjörsprojekt

Exempel 1: Landåtervinningsprojekt vid en hamn (Sydostasien)

Projektkrav: En 12 km lång marin pipeline krävdes för landåtervinning, designad för kontinuerlig transport av marin sand blandad med krossat skal och grus. Flytande sug- och utloppsslangar med stor diameter måste tåla exponering för saltstänk och fungera under sugförhållanden (negativt tryck).

JIDONGDA Lösning: DN600 ståltrådsförstärkta flytande gummislangar med ett mycket korrosionsbeständigt yttre gummiskikt (marin kvalitet) och DIN-standardflänsar.

Driftsresultat: 24 månaders kontinuerlig drift utan slangdeformation (tillplattning) och ingen sprickbildning i det yttre gummiskiktet på grund av exponering för saltstänk. Utbytesfrekvensen minskade med 70 % jämfört med konventionella muddringsslangar. Produkterna klarade framgångsrikt oberoende kvalitetsinspektioner för marintekniska tillämpningar och har blivit entreprenörens föredragna val.

FAQ

F1: Vad är det maximala negativa trycket för JIDONGDAs ståltrådsspiralförstärkta gummislang med stor diameter? Är de lämpliga för långväga sugoperationer vid muddring?

S: Standardmodeller tål negativt tryck på -0,09 MPa utan deformation, medan specialtillverkade modeller med förstärkta spiralstrukturer kan arbeta under djupa vakuumförhållanden på upp till -0,098 MPa. De är fullt lämpade för sug- och tömningsoperationer, inklusive långdistansmuddring och transport av gruvavfall. Ytterligare flytelement kan installeras för långväga sjötransporter.

F2: Vilka alternativ finns tillgängliga för hantering av högtemperatur-, oljiga eller brandfarliga/explosiva medier?

S: Tre typer av specialiserade lösningar erbjuds: högtemperaturbeständiga konstruktioner (för kontinuerlig drift över 120°C); produkter tillverkade av oljebeständigt kompositgummi baserad på nitrilgummi (NBR) för transport av råolja, hydrauloljor eller organiska lösningsmedel; och antistatiska, explosionssäkra konstruktioner konstruerade för att avleda statisk elektricitet som genereras av mediafriktion (lämplig för hantering av brandfarliga petroleumprodukter). Testrapporter som täcker materialegenskaper och prestandaegenskaper tillhandahålls för alla specialiserade produkter.

F3: Vilka internationella standarder för kopplingar är produkterna kompatibla med? Kan JIDONGDA-fabriken leverera färdigmonterade enheter?

S: Slangarna är kompatibla med fyra stora flänsstandarder (ANSI, DIN, JIS, BS) samt olika typer av snabbkopplingar. Vi erbjuder en heltäckande lösning som inkluderar skärning, flänspressning, monolitisk vulkaniseringsmontering och hydrostatisk testning; de färdiga produkterna – kompletta med beslag – levereras direkt till platsen, vilket eliminerar behovet av ytterligare bearbetning hos kunden och minskar risken för läckage vid externa anslutningspunkter.
