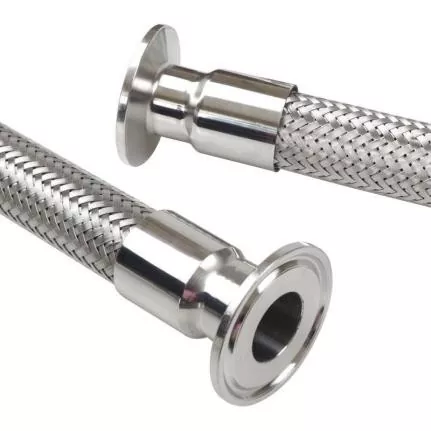

Ståltråd flätad metallslang

JIDONGDA ståltrådsflätade metallslang är speciellt designad för krävande vätske- och gastransportsystem som kräver vibrationsmotstånd, förmåga att hantera felinriktning och hållbarhet under extrema temperatur- och tryckförhållanden. Till skillnad från vanliga gummislangar eller styva rör, kombinerar denna produkt flexibiliteten hos ett korrugerat metallrör med tryckmotståndet från en trådfläta. Detta gör det möjligt att lösa vanliga industriella problem som installationssvårigheter, vibrationsinducerade fel på stela rör och den korta livslängden för traditionella slangar.

Produkterna överensstämmer helt med internationella standarder, inklusive GB/T 14525, ISO 10380 och EJMA. Tack vare raffinerade tillverkningsprocesser och ett omfattande kvalitetskontrollsystem uppfyller våra produkter globala industristandarder och är lämpliga för drift i de mest utmanande miljöerna.

Produktdesign och materialfördelar

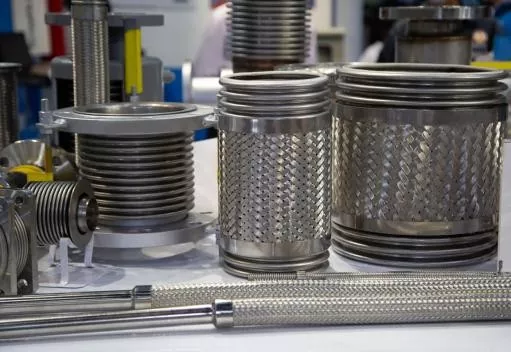

1. Inre korrugerad lager

Tillverkat av korrugerade rör (material: rostfritt stål kvaliteter 304, 316 eller 316L), erbjuder detta lager utmärkt korrosionsbeständighet och prestandastabilitet vid både höga och låga temperaturer, samtidigt som det säkerställer obehindrat flöde av mediet utan risk för igensättning. Dess flexibla korrugerade struktur rymmer förskjutningar i olika plan (axiellt, lateralt och vinklat), anpassar sig till rörledningsdeformationer utan att kompromissa med transporteffektiviteten.

2. Trådfläta förstärkningslager

Består av ett skyddande lager av enkel eller dubbel rostfri trådflätning, vilket avsevärt förbättrar slangens tryckmotstånd och strukturella integritet. Den täta flätan begränsar expansion av den inre slangen under högt tryck, skyddar mot yttre mekanisk påverkan och dämpar rörledningsvibrationer, och förhindrar därmed slangskador och medialäckage under långvarig drift.

Viktiga produktegenskaper och fördelar

1. Exceptionellt termiskt motstånd: Drifttemperaturintervall från -196°C till +600°C; kan på ett tillförlitligt sätt transportera specialiserade medier (t.ex. kryogen LNG, högtemperaturånga, het olja) under extrema driftsförhållanden.

2. Högtryckssäkerhet och hållbarhet: Driftstryckintervall på 6 till 250 bar med en sprängsäkerhetsfaktor på 3:1; resistent mot plötsliga tryckstötar, vilket eliminerar risken för rörledningsbrott.

3. Effektiv vibrationsdämpning och utrustningsskydd: Absorberar kontinuerliga vibrationer från pumpar, kompressorer och annan utrustning; minskar belastningen på rörsystemet; skyddar extrautrustning och förlänger systemets totala livslängd.

4. Automatisk kompensation för termisk expansion och sammandragning: Kompenserar automatiskt för förskjutningar orsakade av temperaturfluktuationer, lindrar rörledningsspänningar och förhindrar sprickbildning eller fogläckage.

5. Korrosions- och åldringsbeständighet: Tillverkad av rostfritt stål med betnings- och passiveringsbehandling; resistenta mot syror, alkalier och salter, vilket gör produkterna lämpliga för användning i aggressiva miljöer inom den kemiska och farmaceutiska industrin.

6. Installationsflexibilitet och anpassad beställning: Stöder olika industriella anslutningsmetoder (flänsad, gängad, svetsad, snabbkoppling); möjliggör anpassning av slanglängd, antal flätskikt och monteringsdesign för att möta specifika projektkrav.

Rigoröst kvalitetskontrollsystem

1. Simulerad testning av servicetillstånd

Omfattande tester (inklusive inre tryckexponering, kontinuerlig vibrationssimulering, axiell förskjutning, upprepad böjning och termisk expansion/sammandragningssimulering) replikerar verkliga, långsiktiga industriella driftsförhållanden.

2. Nyckelkontrollparametrar

Professionella ingenjörer övervakar den korrugerade sektionens stabilitet, flätintegritet, svetskvalitet, läckagetäthet och tillförlitlighet för monteringsfästen i varje steg av produktionen, och säkerställer att inga defekta produkter når kunden.

3. Specialiserad dynamisk prestandatestning

Impulstestning: Simulerar tryckfluktuationer och kombinerade mekaniska påkänningar för att verifiera strukturell stabilitet, utmattningshållfasthet och hållbarhet.

Provning av passningshållfasthet: Drag- och belastningsprovning av svetsar och anslutningsenheter för att säkerställa säker infästning, läckagetäthet och en hög nivå av strukturell säkerhet.

Viktiga tillämpningsområden

1. Energisektorn: Kraftgenereringsutrustning, ångtransportsystem, LNG-utrustning och energiinfrastrukturprojekt.

2. Kemisk industri: Kemiska produktionsanläggningar, transport av frätande medier (syror, alkalier) och kemiska anläggningars rörsystem.

3. VVS-system: Värme-, ventilations- och luftkonditioneringsutrustning; industriella pannor; och byggnadsventilation och värmesystem.

4. Precisionstillverkning: Livsmedelsbearbetning, läkemedelstillverkning och vätsketransport i precisionsutrustning.

5. Mekanisk utrustning: Pump- och kompressoranslutningar, hydraulsystem och rörledningar för industriell utrustning.

Exempel på industriell tillämpning

Exempel 1: Uppgradering av kylsystemsrörledning vid en halvledarfabrik

En stor tillverkningsanläggning för halvledarwafer stötte på problem med för tidigt slitage och sprickbildning av standard PVC-kylslangar orsakade av höga temperaturer och utrustningsvibrationer. Efter att ha ersatt dem med JIDONGDA DN85 304 trådflätade metallslangar av rostfritt stål kunde systemet ta emot termiska expansions-/kontraktionsförskjutningar på ±30 mm; slangarna absorberade effektivt utrustningens vibrationer och löste helt problem relaterade till vattenläckage och materialförsämring. Utrustningen fungerade kontinuerligt i 27 månader utan läckor eller strukturella skador, vilket avsevärt förbättrade produktionsprocessstabiliteten.

Exempel 2: Högtemperatur ångtransportprojekt vid en kemisk fabrik

En kemisk fabrik i sydöstra Kina drev ångledningar vid 280°C som utsattes för frekventa termiska expansions- och kontraktionscykler. Traditionella styva rör var benägna att spänningsspricka, medan standardslangar saknade tillräckligt motstånd mot höga temperaturer och tryck. Projektet använde skräddarsydda JIDONGDA dubbellagers trådflätade metallslangar. Tack vare sin höga värmebeständighet och förmåga att kompensera för förskjutning fungerade slangarna läckagefritt i ett år, vilket avsevärt minskade underhållsfrekvensen och sänkte driftskostnaderna.

Tekniska specifikationer

Vanliga frågor

F1: Vilka rostfria stålsorter används för JIDONGDA metallslangar, och hur väljer jag rätt?

S: Vi erbjuder tre standardmaterial: 304, 316 och 316L. Grade 304 erbjuder en optimal balans mellan kostnad och prestanda, vilket gör den lämplig för allmänna industriella applikationer (vatten, gas); grad 316 ger överlägsen korrosionsbeständighet i sura och alkaliska miljöer, vilket gör den idealisk för den kemiska industrin och marina applikationer; grad 316L är ett material med ultralågt koldioxidutsläpp som är designat för användning i mycket aggressiva miljöer och vid extremt höga temperaturer. Tillverkning med andra material är tillgänglig på begäran.

F2: Kan JIDONGDA ståltrådsflätade metallslangar användas för att transportera högtemperaturånga under längre perioder?

A: Ja, det kan de. Denna produkt är optimerad för högtemperaturdrift och är lämplig för transport av ånga och högtemperaturmedia inom ett temperaturområde på -196°C till +600°C. Den dubbla ståltrådsflätan säkerställer stabilitet under högt tryck, medan precisionssvetsning förhindrar ångläckage; produkten används ofta i industriella pannor och kraftverksångsystem, vilket säkerställer pålitlig och hållbar prestanda.

F3: Erbjuder JIDONGDA specialtillverkning för metallslangar?

S: Ja, vi erbjuder ett komplett utbud av anpassade design- och tillverkningstjänster. Slanglängd, antal flätskikt, ändkopplingstyper och produktdesign kan alla skräddarsys för specifika rörlayouter, såväl som till tryck, temperatur och mediakrav. Med hjälp av våra egna produktionsanläggningar och ett team av kvalificerade ingenjörer tillhandahåller vi omfattande lösningar utformade för att möta alla installations- och driftskrav för ett brett utbud av komplexa industriprojekt.
